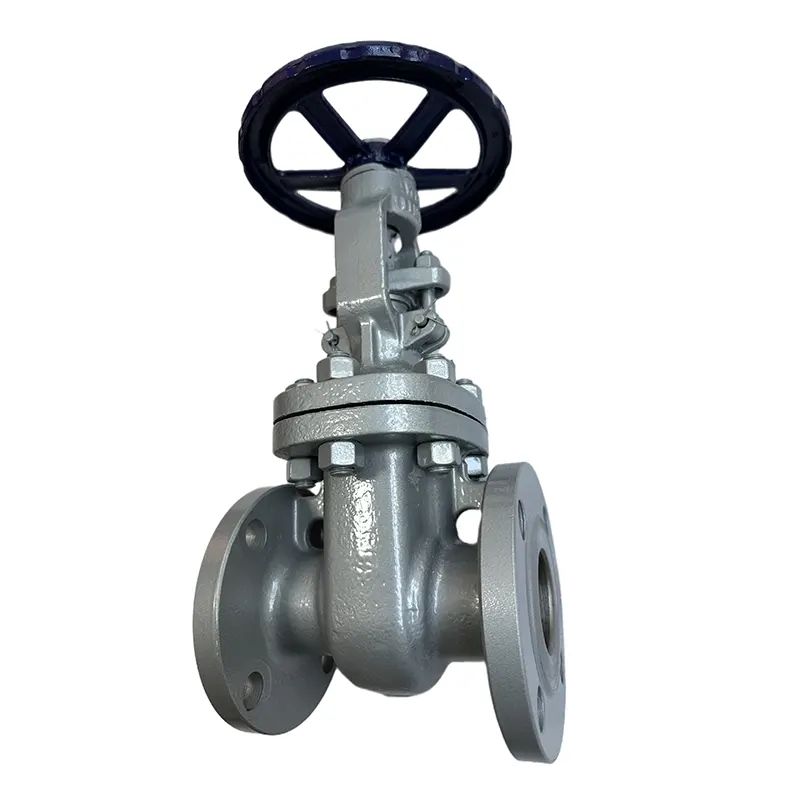

Hochdruckschieber

Wir sind ein zertifizierter Ventilhersteller mit ISO- und API-Zertifizierung, ausgestattet mit Präzisionsproduktionslinien und strenger umfassender Qualitätskontrolle, einschließlich hydrostatischer Tests nach API 598. OEM- und ODM-Anpassungen sind mit flexibler MOQ für Test- und Großbestellungen verfügbar. Unsere hochbelastbaren Hochdruck-Absperrschieber werden weltweit verschickt und von Ingenieurskunden hoch gelobt.

An welche Arbeitsszenarien können sich diese Hochdruckschieber anpassen?

Sie fungieren als vollständige Absperrvorrichtung für Hochdruckleitungen, die häufig im Öl- und Gastransport, in Wärmekraftwerken, in Chemieraffinerien und in Hochtemperaturdampfleitungen eingesetzt werden. Sie öffnen oder schließen den Durchfluss vollständig für die Wartung der Rohrleitung und für Notabschaltungen.

Schlüsselattribute

Eignet sich dieser Absperrschiebertyp für Drossel- oder Druckeinstellarbeiten?

Absolut nicht. Diese Absperrschieber sind ausschließlich für die Ein-Aus-Absperrung konzipiert. Ein teilweises Öffnen des Ventils führt zu einer starken Erosion der hartlegierten Keildichtfläche durch schnell strömendes Medium und damit zu einer dauerhaften Leckage. Zur Druckreduzierung und Durchflussregelung sind spezielle Regelventile erforderlich.

Aus welchen Rohstoffen werden diese Hochdruckschieber hergestellt?

Gehäuse und Motorhaube: Guss A216 WCB, geschmiedeter A105, Niedertemperatur-Kohlenstoffstahl A350 LF2

Ventilschaft: A182 F304, A182 F316 oder 13Cr Edelstahl

Keilscheibe: Kohlenstoffstahlsubstrat mit Stellite-Hartbelag

Sitzflächen: Hartlegierung Stellit/Inconel

Dichtungen: RTJ-Metallringdichtungen, Spiraldichtungen aus Graphit

Welche Vorteile machen Hochdruck-Absperrschieber im Hochdruck-Rohrleitungsbetrieb zu einer besseren Wahl im Vergleich zu Kugelhähnen und Absperrklappen?

Erstens bringt ihre völlig gerade Durchgangsbohrung einen nahezu null Strömungswiderstand mit sich; Kugelhähne haben eingeschlossene Hohlräume und Absperrklappen verfügen über interne Scheibenhindernisse, die zusätzlichen Druckverlust verursachen.

Zweitens hält die Ganzmetall-Keilstruktur mit harter Dichtung extrem hohem Druck der Klasse 2500 und hohen Temperaturen stand, während weich abgedichtete Kugel- und Absperrklappen unter extremen thermischen und Druckbelastungen versagen.

Drittens eliminieren dicke, dickwandige Gehäuse und optionale geschweißte Oberteile Leckagerisiken, die schwimmende Kugel- und Wafer-Absperrklappen bei kritischen Hochdruckleitungen für brennbare Medien nicht beseitigen können.

Viertens unterstützen sie die API 6D-Brandsicherheitszertifizierung, einen obligatorischen Sicherheitsstandard, den die meisten Absperrklappen nicht erfüllen können.

Welche Kernkonstruktionen zeichnen einen Standard-Hochdruckschieber aus?

Vollständig durchgängige, gerade Bohrung zur Reduzierung von Durchflussverlusten

Massiver oder geteilter Keil, beschichtet mit Stellite-Legierung für blasendichte Metall-auf-Metall-Abdichtung

Dickwandiges Gehäuse aus gegossenem/geschmiedetem Kohlenstoffstahl, verschraubte oder druckfest geschweißte Haube

RTJ-Metallringflanschdichtungen für zuverlässige Hochdruckabdichtung

Mehrschichtige Rücksitz-Stammdichtung, um das Austreten von externem Medium zu verhindern

Vollständig konform mit API 6D, ASME B16.34, bestanden die hydrostatischen und feuersicheren Tests API 598

Mehrere Antriebsoptionen: Handrad, Getriebe, elektrischer, pneumatischer oder hydraulischer Antrieb
