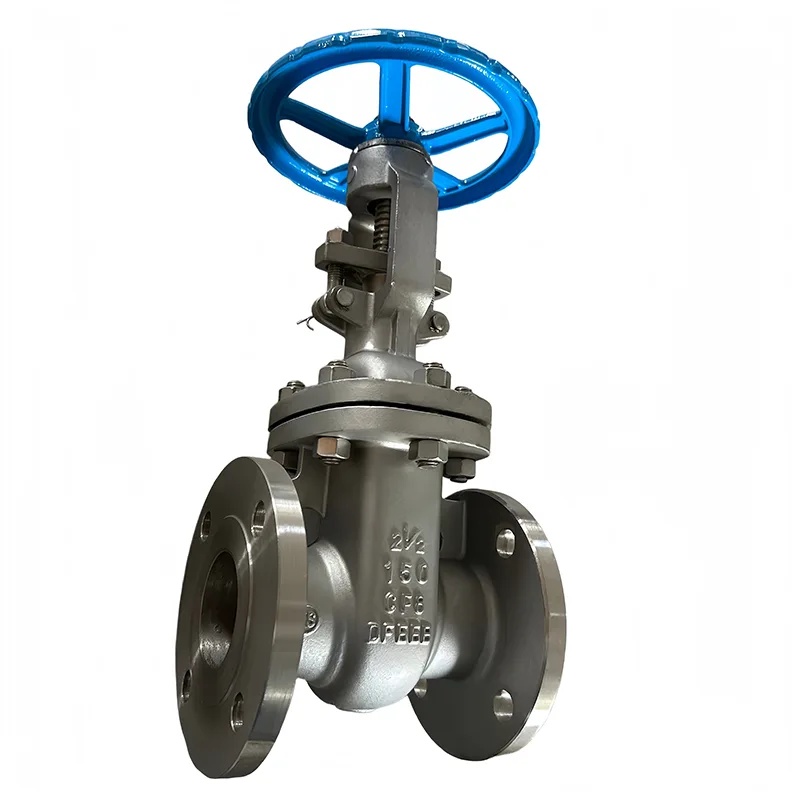

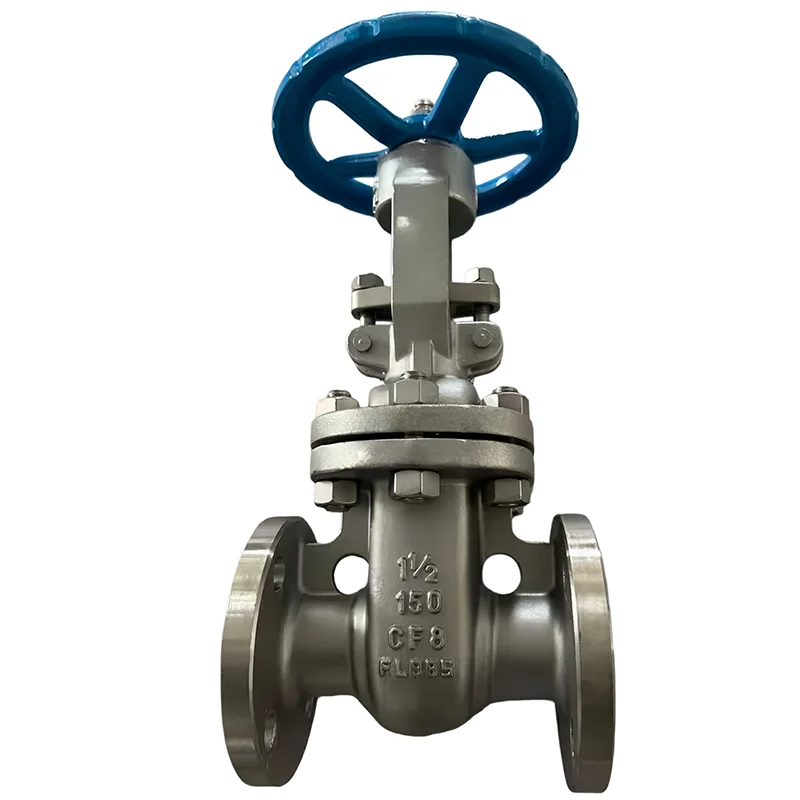

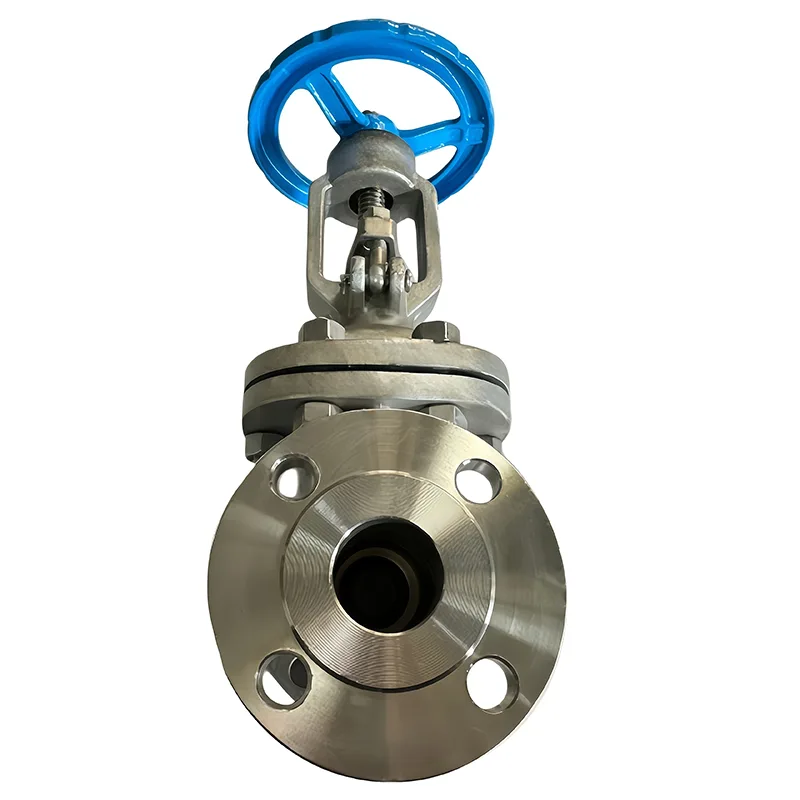

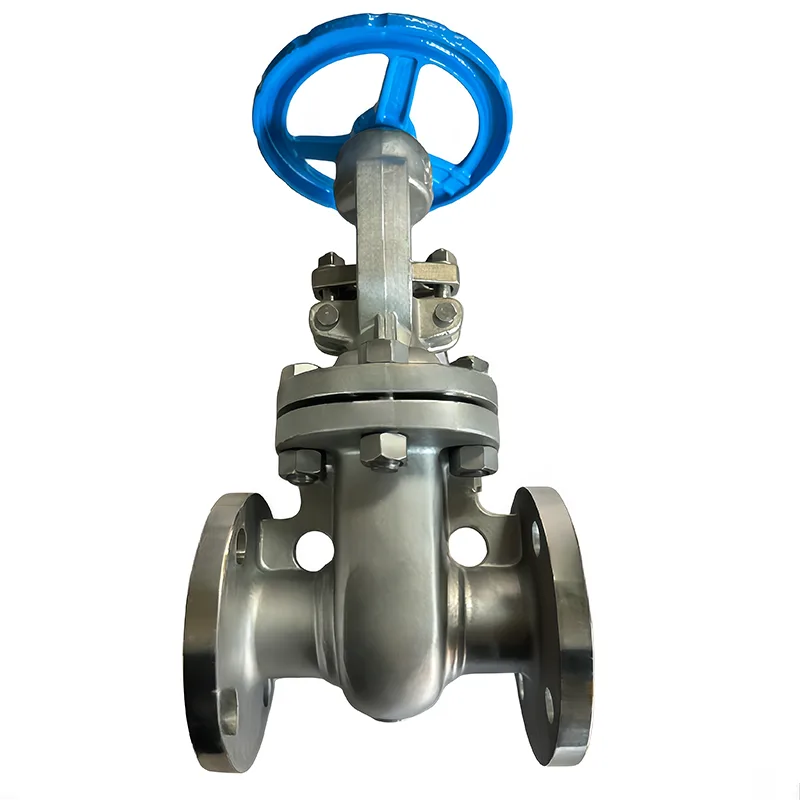

API-Flanschschieber aus Edelstahl

Kernstruktur und Arbeitsprinzip

Der Edelstahl-API-Flanschschieber besteht hauptsächlich aus Schlüsselteilen, darunter Ventilkörper, Oberteil, Schieberscheibe, Spindel, Handrad (oder Stellantrieb) und Flansch. Sein Kernkonstruktionsdesign entspricht den amerikanischen Standards, um einen stabilen Betrieb zu gewährleisten.

Funktionsprinzip

Durch Drehen des Handrads (oder Antreiben des Stellantriebs) wird der Ventilschaft angehoben und abgesenkt und so das Öffnen und Schließen der Schieberscheibe und des Ventilsitzes gesteuert. Wenn die Schieberscheibe vollständig geöffnet ist, strömt das Medium ungehindert und mit minimalem Druckabfall durch den gesamten Durchgang. Im vollständig geschlossenen Zustand liegt es eng am Sitz an und sorgt so für eine zuverlässige Absperrung.

Torscheibe

Entworfen in Keil- oder Parallelausführung. Der API-Flanschschieber aus Edelstahl wird am häufigsten verwendet. Es kann durch Temperaturänderungen verursachte Verformungen automatisch ausgleichen, eine dichte Abdichtung gewährleisten und ein Austreten von Medien verhindern.

Ventilschaft

Nimmt größtenteils das OS&Y-Design (Outside Screw & Rising Stem) an. Die Schaftgewinde liegen außerhalb des Ventilkörpers frei, sodass der Öffnungsstatus des Ventils leicht überprüft werden kann. Gleichzeitig verhindert es die Korrosion von Gewinden durch Medien und verlängert die Lebensdauer.

Flanschverbindung: Konform mit ANSI-Flanschstandards wie ASME B16.5. Es kann direkt an ANSI-Rohrleitungssysteme angeschlossen werden und zeichnet sich durch einfache Installation, feste Verbindung und Beständigkeit gegen hohen Druck und hohe Temperatur aus.

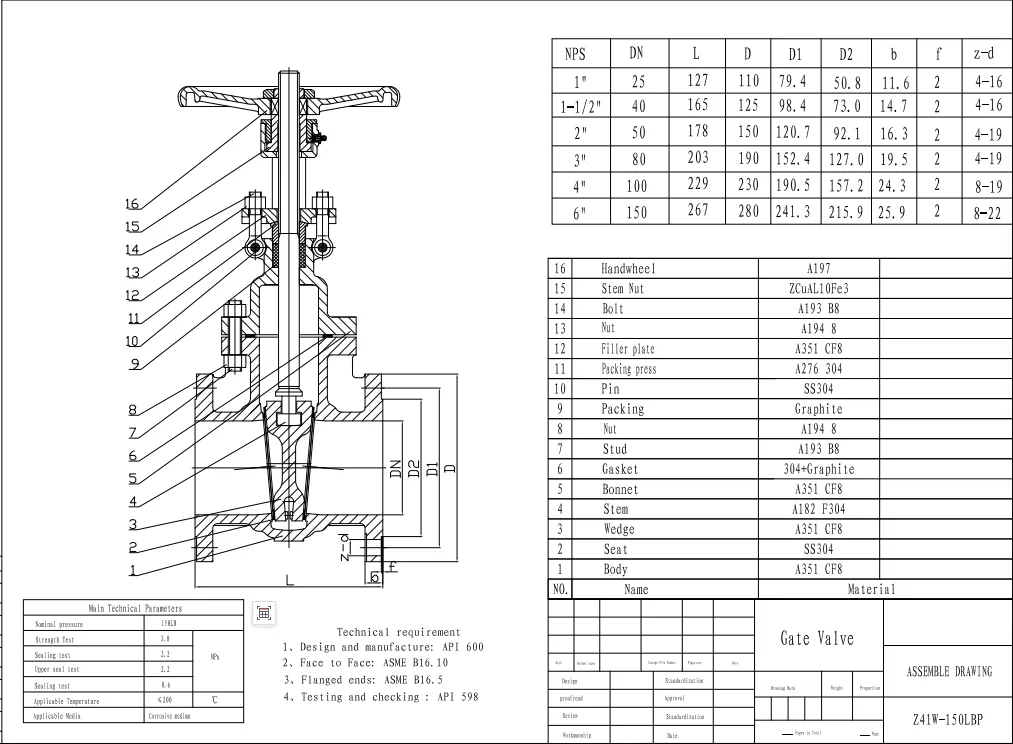

Technischer Parameter

Vorsichtsmaßnahmen für den Gebrauch

Vermeiden Sie beim Betrieb des API-Flanschschiebers aus Edelstahl ein gewaltsames Öffnen und Schließen des Ventils, um eine Beschädigung der Schieberscheibe und des Ventilsitzes zu vermeiden, die die Dichtleistung beeinträchtigen könnte.

Schmieren Sie den Ventilschaft, das Handrad und andere Teile regelmäßig, um ein Verklemmen zu verhindern und die Lebensdauer zu verlängern.

Wählen Sie entsprechend den Eigenschaften des Mediums das geeignete Edelstahlmaterial und den Dichtungstyp aus, um Ventilkorrosion und Leckagen aufgrund von Materialunterschieden zu vermeiden.

Ausstellungserlebnis

Huadu hat an Ausstellungen in vielen Regionen und Ländern teilgenommen, darunter Shanghai, den Vereinigten Staaten, Deutschland und anderen Orten. Wir haben den internationalen Markt erfolgreich erschlossen und unsere Produkte auf dem Weltmarkt beworben.

Vorteile des Huadu-Unternehmens

Hochentwickelte Ausrüstung und umfassende Inspektionsmethoden

Das Unternehmen verfügt über hochpräzise CNC-Maschinen und Bearbeitungszentren, um die Genauigkeit und Qualität der Produktherstellung sicherzustellen. Das Unternehmen hat ein umfassendes Servicesystem mit einer 24-Stunden-Service-Hotline aufgebaut, um den Kunden Pre-Sales-, In-Sales- und After-Sales-Beratung und -Services zu bieten.

Professionelles Team und umfassende Prozessfähigkeiten

Huadu verfügt über professionelle Technologie in den Bereichen Produktmarketing, Design, Fertigung und Inspektion und verfügt außerdem über verschiedene hochqualifizierte Talente im Bereich Unternehmensmanagement.

Ausgereifter Versandprozess und hochwertige Logistikpartner

Ein ausgereifter Versandprozess gepaart mit hochwertigen Logistikpartnern stellt sicher, dass Kunden die benötigten Produkte in kürzester Zeit erhalten.

Umfassendes Servicesystem

Wir produzieren und verkaufen nicht nur API-Flanschschieber aus Edelstahl, sondern möchten auch einen Mehrwert für unsere Kunden schaffen. Das Unternehmen hat ein umfassendes Servicesystem aufgebaut.
