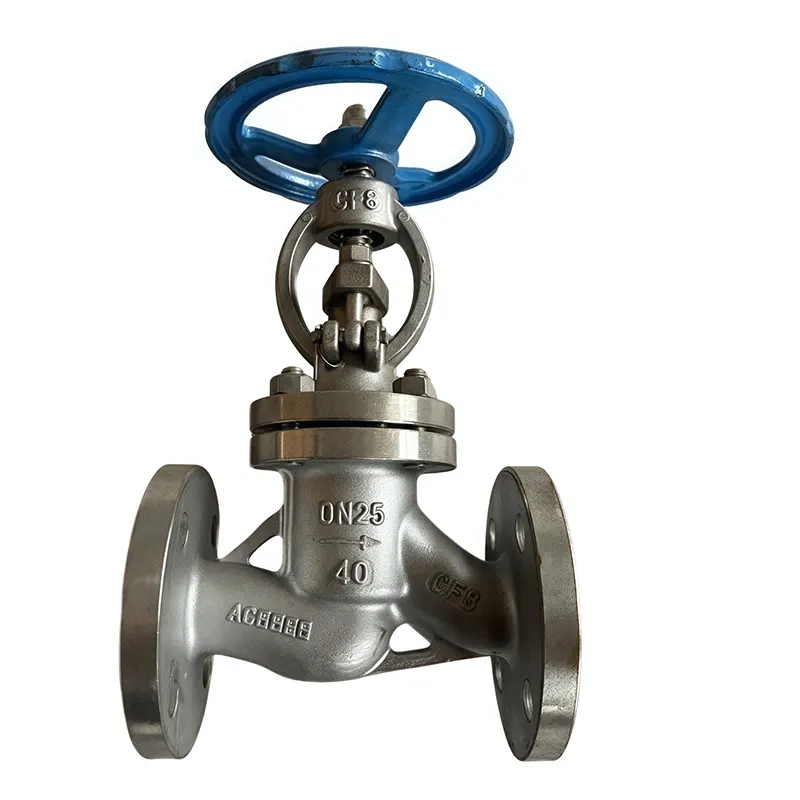

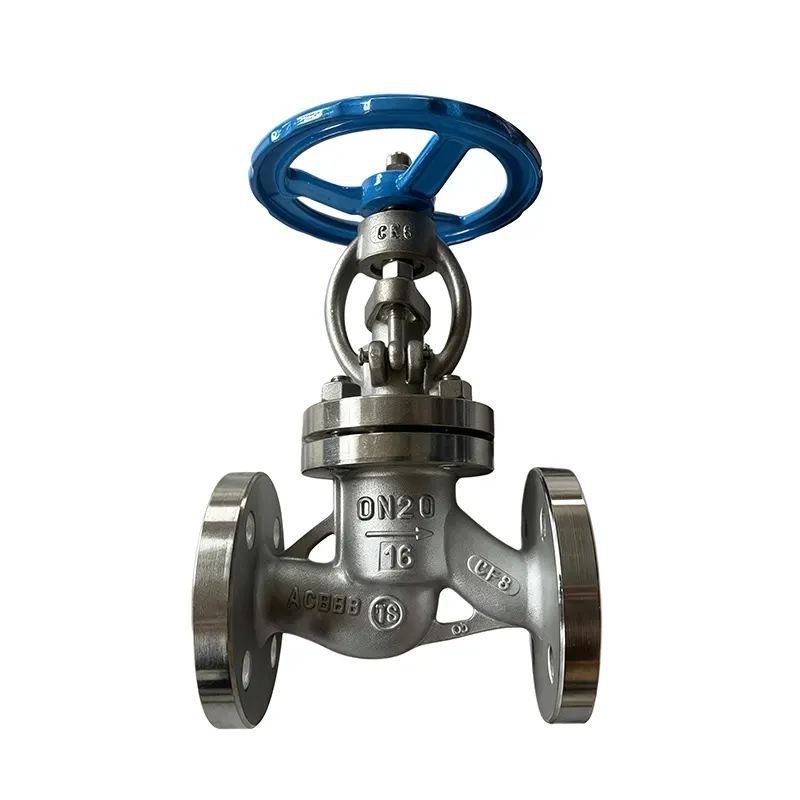

Kugelventil mit Handrad

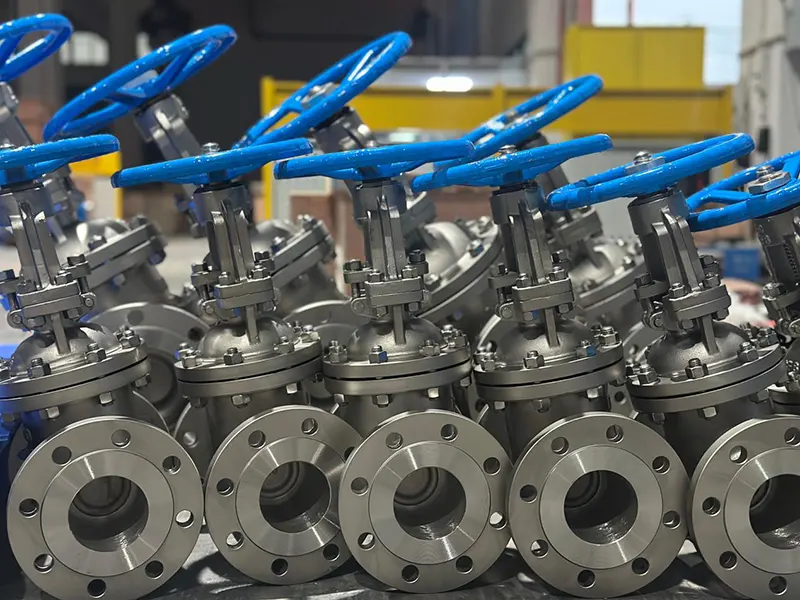

Wir sind ein professioneller Ventilhersteller mit ISO-, API- und CE-Zertifizierungen. Unsere Werkstatt ist mit kompletten Produktionsmaschinen und einem strengen Qualitätskontrollsystem für den gesamten Prozess ausgestattet. Wir freuen uns über kundenspezifische OEM- und ODM-Bestellungen mit flexiblen Mindestbestellmengen. Unsere Absperrventile mit langer Lebensdauer werden in viele Länder exportiert und erhalten von weltweiten Kunden durchweg gute Rückmeldungen.

Schlüsselattribute

Was ist die Kernfunktion von Kugelventilen mit Handrad und wie unterscheiden sie sich von Kugelhähnen?

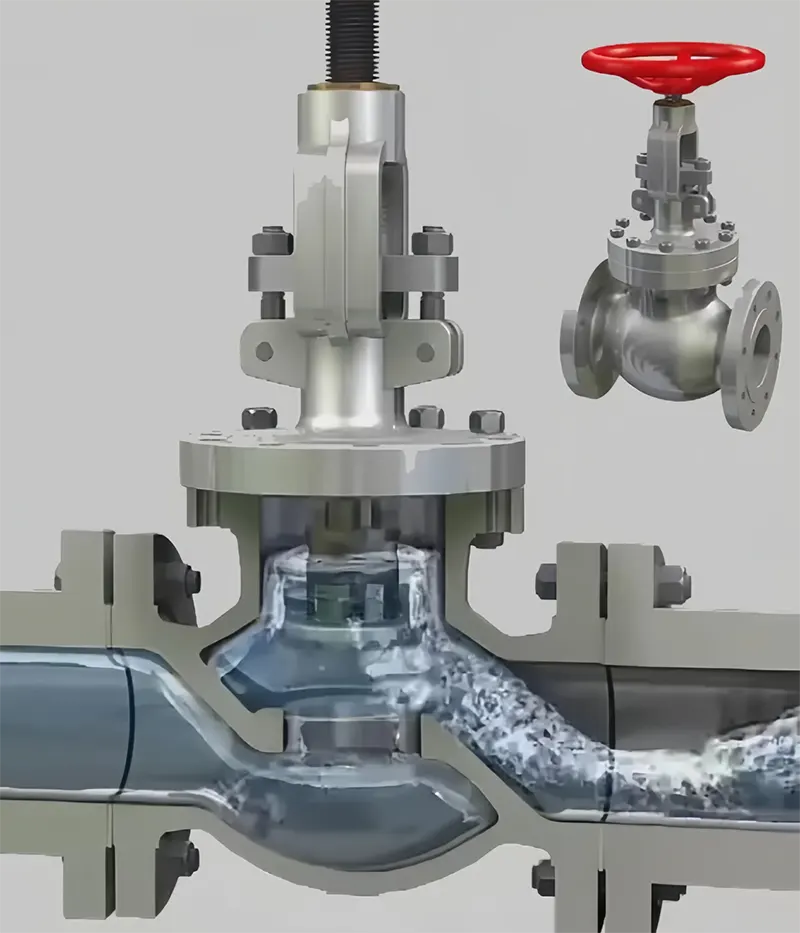

Dieses Handrad-Absperrventil ist für zwei Hauptzwecke konzipiert: präzise Durchflussdrosselung und vollständige Absperrung der Rohrleitung. Kugelhähne funktionieren nur dann am besten, wenn sie vollständig geöffnet oder vollständig geschlossen sind. Bei teilweisem Öffnen kommt es aufgrund der starken Medieneinwirkung zu einem schnellen Verschleiß der Dichtfläche. Der interne gekrümmte Strömungskanal des Kugelventils verteilt den Flüssigkeitsdruck gleichmäßig. Sie können das Handrad langsam drehen, um das Durchflussvolumen und den Rohrleitungsdruck für eine stabile Medienkontrolle fein abzustimmen. Es ist die erste Wahl für Dampf-, Öl- und Chemieleitungen, die eine häufige Durchflussanpassung erfordern.

Benötigt das Handrad bei hohem Arbeitsdruck viel Kraft, um sich zu drehen?

Wir optimieren die Gewindeanpassung und die Innenverkleidungsstruktur, um das Betriebsdrehmoment zu reduzieren. Selbst bei Nennhöchstdruck dreht sich das Handrad leichtgängig, ohne zu blockieren. Zum Öffnen, Schließen und zur Durchflusseinstellung benötigen die Bediener nur bloße Hände, es sind weder Schraubenschlüssel noch Hilfswerkzeuge erforderlich. Wenn bei Ihnen Arbeitsbedingungen mit extrem hohem Druck herrschen, können wir als kundenspezifische Option auch vergrößerte Handräder anbieten, um die Betriebskraft noch weiter zu verringern.

Welche Gehäusematerialoptionen kann ich für dieses Durchgangsventil mit Handrad wählen?

Wir haben zwei gängige Gehäusematerialien zur Auswahl: WCB-Kohlenstoffstahl, Edelstahl 304 und 316L.

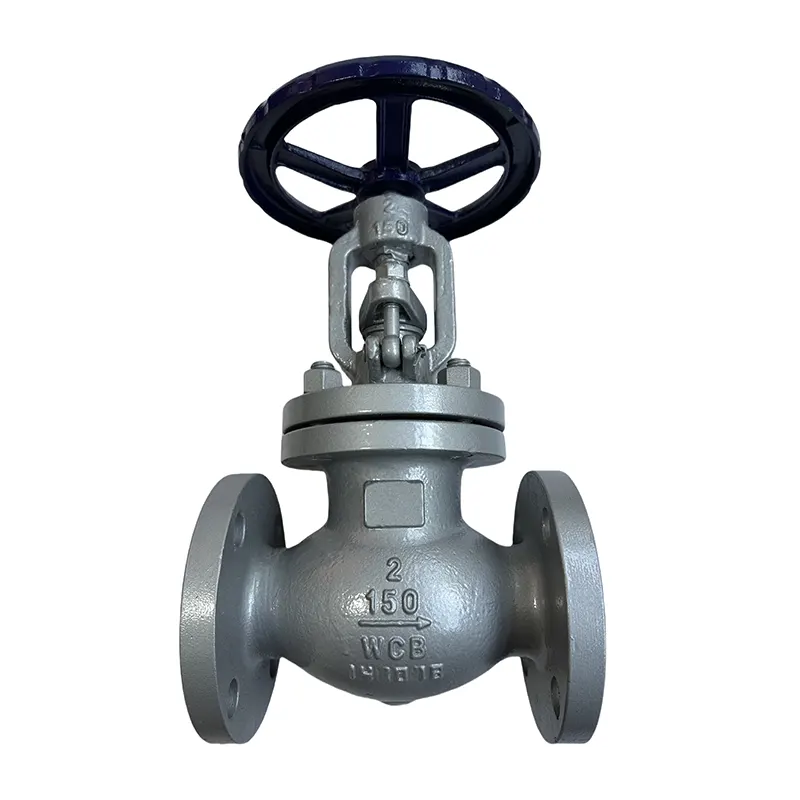

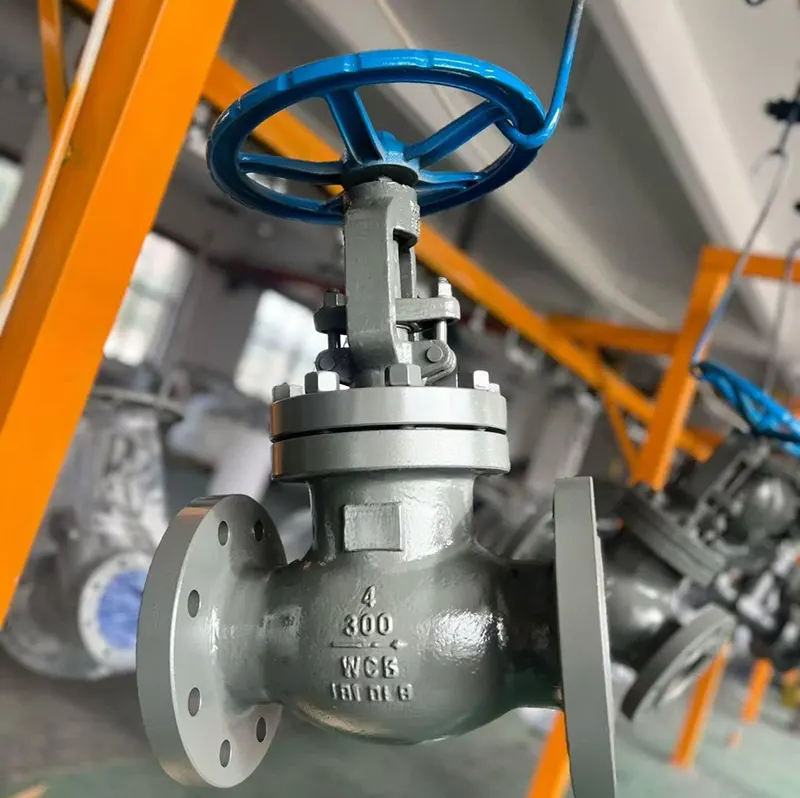

WCB hält großer Hitze gut stand und verfügt über eine starke Körperfestigkeit, gut für Dampf, Heizöl und Ölleitungen.

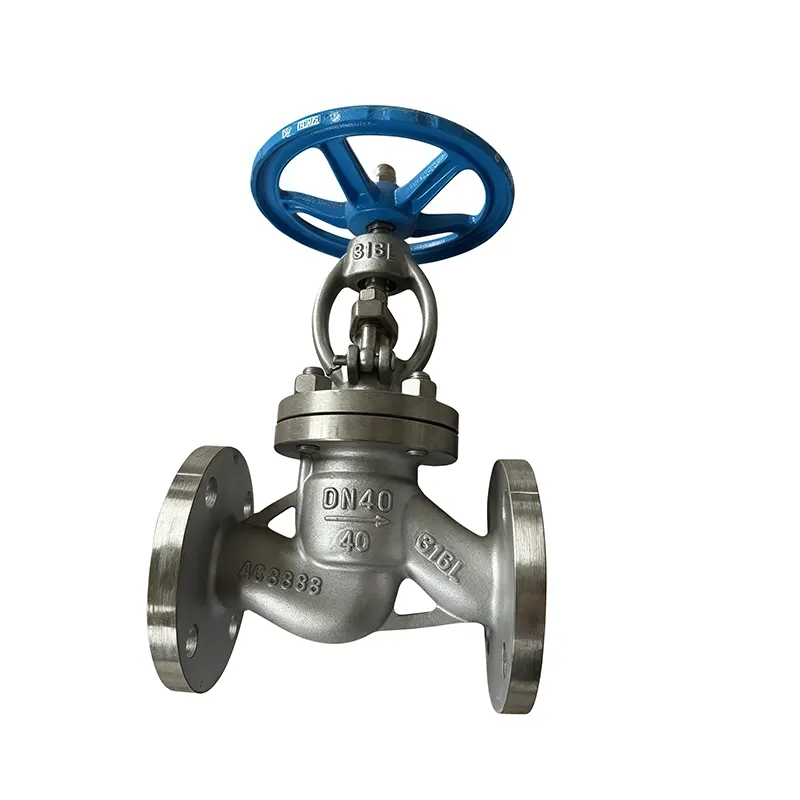

Edelstahl 304 und 316L verhindert Rost und leichte Säure- und Alkalikorrosion und eignet sich für Meerwasser-, Salzwasser- und chemische Abfallleitungen.

Jeder Gusskörper wird einer vollständigen Materialprüfung unterzogen, bevor wir mit der Bearbeitung beginnen.

Welche Dichtungskonfigurationen stehen für unterschiedliche Medien und Temperaturen zur Verfügung?

Drei ausgereifte Dichtungslösungen für unterschiedliche Arbeitsszenarien:

PTFE-Weichdichtung: Erreicht völlige Leckagefreiheit, geringe Reibung, passt für korrosive Flüssigkeiten bei normaler Temperatur und ohne hohen Druck

Flexible Graphitpackungsdichtung: Hervorragende Hitzebeständigkeit, stabil unter langfristigen Hochtemperatur-Dampfzirkulationsleitungen

Metall-Hartdichtungsbaugruppe: Starker Verschleißschutz und Hochdruckbeständigkeit, geeignet für Medien, die mit winzigen Feststoffpartikeln vermischt sind, die weiche Dichtungen beschädigen würden

Welchen Druckklassen und Temperaturbereichen hält dieses Durchgangsventil mit Handrad stand?

Zu den Standarddruckklassen gehören PN16, PN25, PN40, Klasse 150 und Klasse 300. Der anwendbare Arbeitstemperaturbereich liegt zwischen -29 °C und 425 °C. WCB-Modelle passen sich an Umgebungen mit höheren Temperaturen an, während Edelstahlversionen eine stabile Leistung unter korrosiven Arbeitsbedingungen bei niedrigen Temperaturen aufrechterhalten.

Welche Flanschspezifikationen können Sie für dieses Durchgangsventil herstellen?

Standardflansche entsprechen den Industriestandards ANSI, GB, DIN und JIS. Der RF-Flansch (Raised Face) ist die Werkseinstellung, ein Flansch mit flacher Fläche (FF) kann auf Anfrage hergestellt werden. Wenn Ihre Rohrleitung vor Ort einen nicht standardmäßigen Bolzenlochabstand, eine besondere Flanschdicke oder einen besonderen Außendurchmesser aufweist, können wir die Flanschbearbeitungsgröße streng nach Ihren technischen Zeichnungen anpassen.

Welche Größen haben Sie auf Lager und können Sie übergroße, nicht standardmäßige Ventile herstellen?

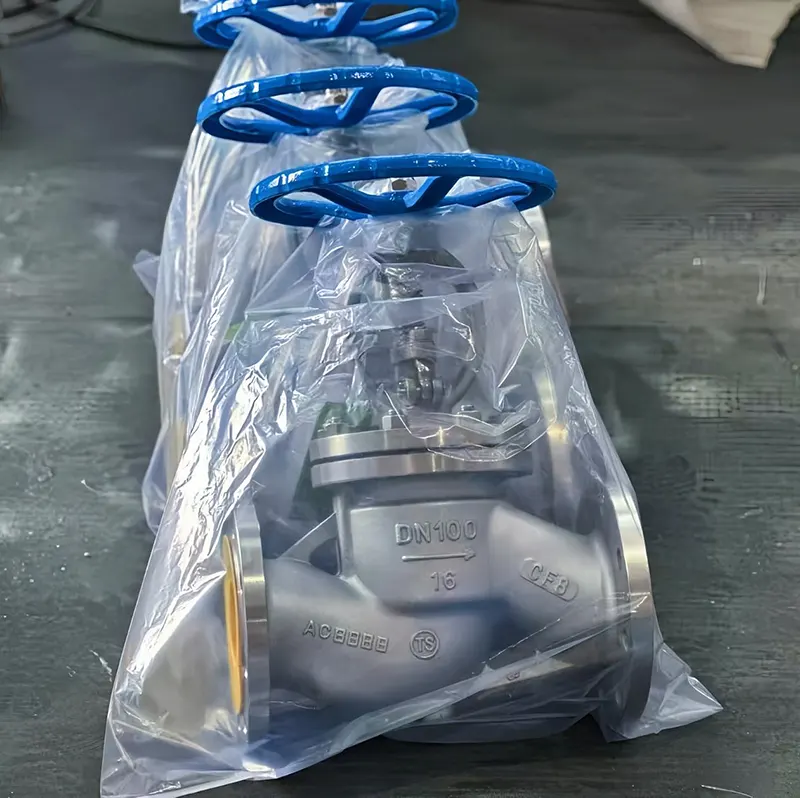

Konventionelle Spezifikationen DN15 bis DN300 sind für einen schnellen Versand in unserem Lager vorrätig. Für technische Projekte, die Kaliber größer als DN300 oder kundenspezifische, nicht standardmäßige Innenbohrungsgrößen erfordern, unterstützen wir eine vollständig kundenspezifische Produktion. Jedes fertige Ventil wird vor dem Verpacken einer doppelten Maßprüfung unterzogen, um Montagefehler vor Ort zu vermeiden.

In welchen Branchen werden Kugelventile mit Handrädern häufig eingesetzt?

Sie werden häufig in Wärmekraftwerken, Zentralheizungsdampfsystemen, petrochemischen Verarbeitungswerkstätten, Meerwasserentsalzungsanlagen, industriellen Abwasseraufbereitungsstationen und Heizungsrohrnetzen eingesetzt. Arbeiter können das Handrad bequem an oberirdischen Rohrleitungen beobachten und bedienen, ohne aufwändige Hilfskonstruktionen.
