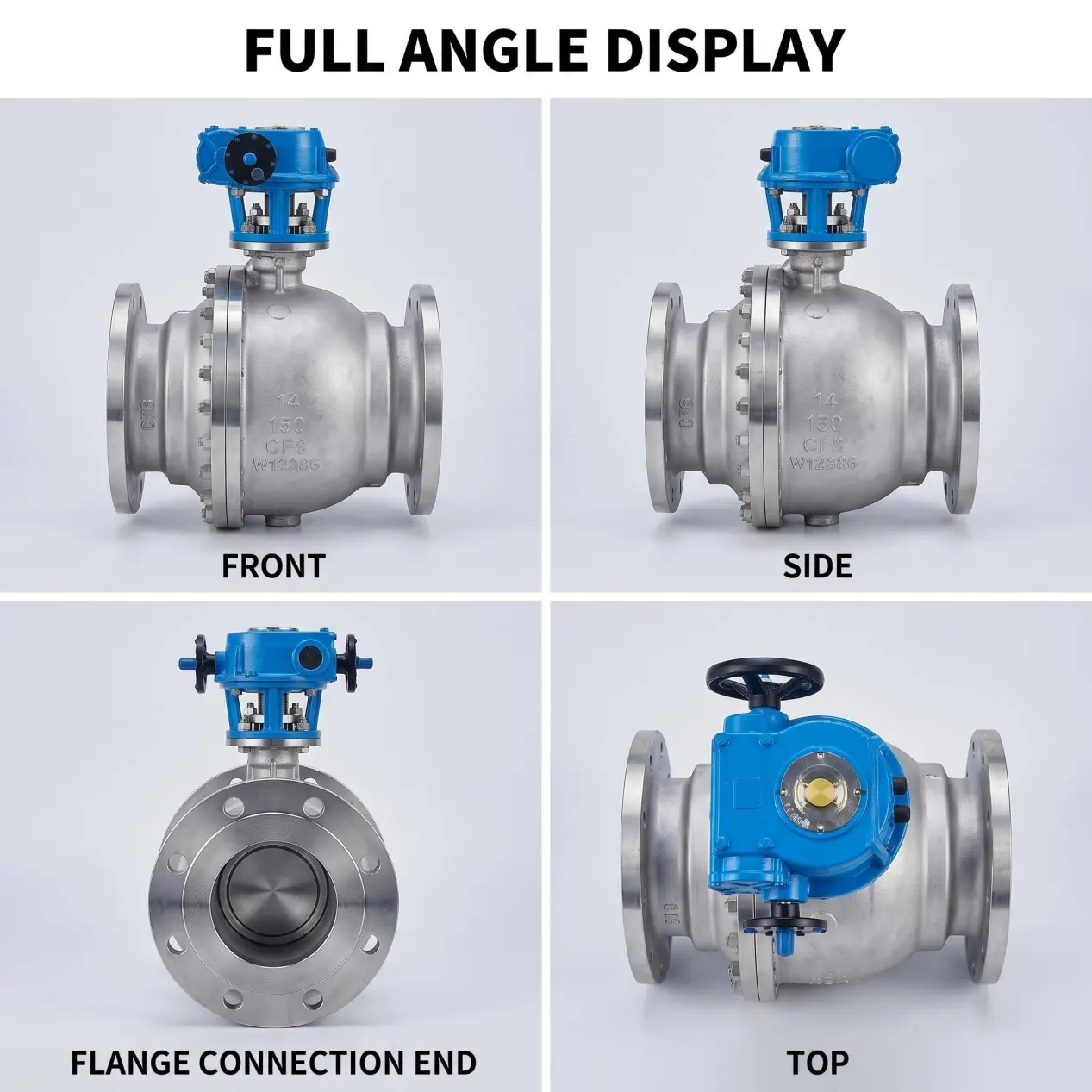

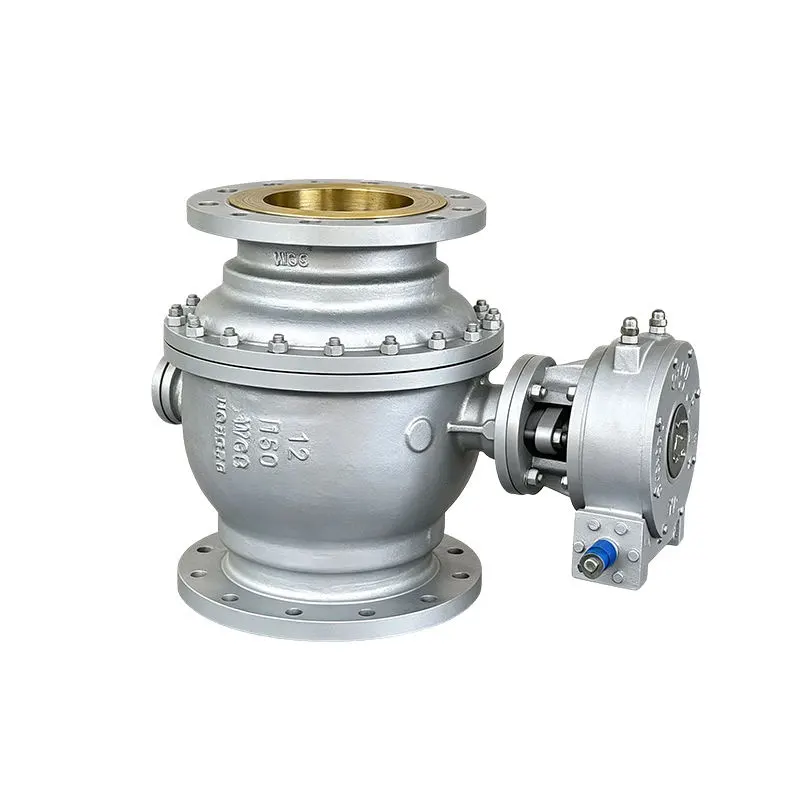

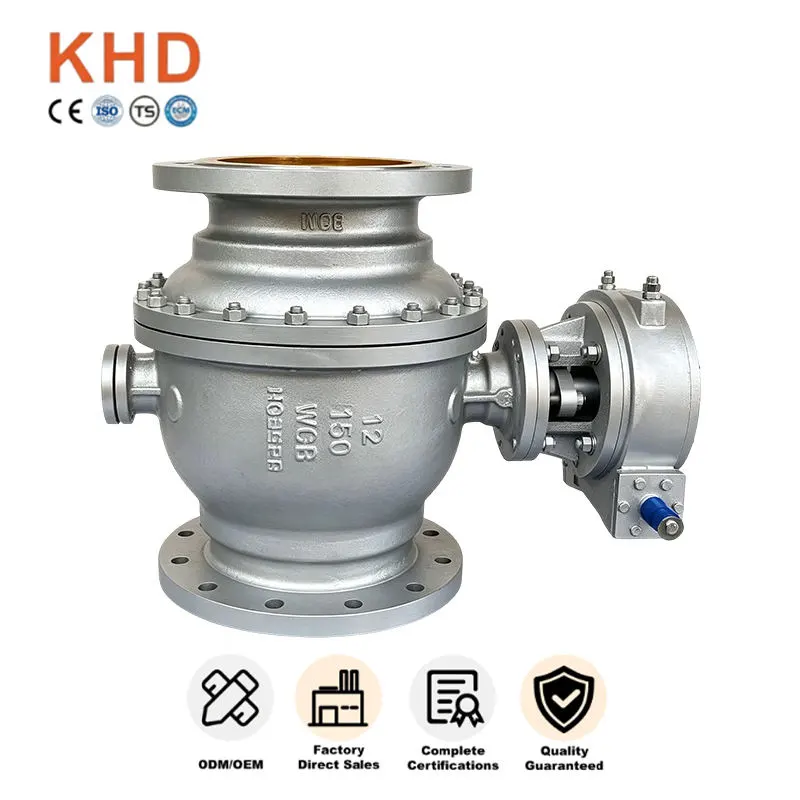

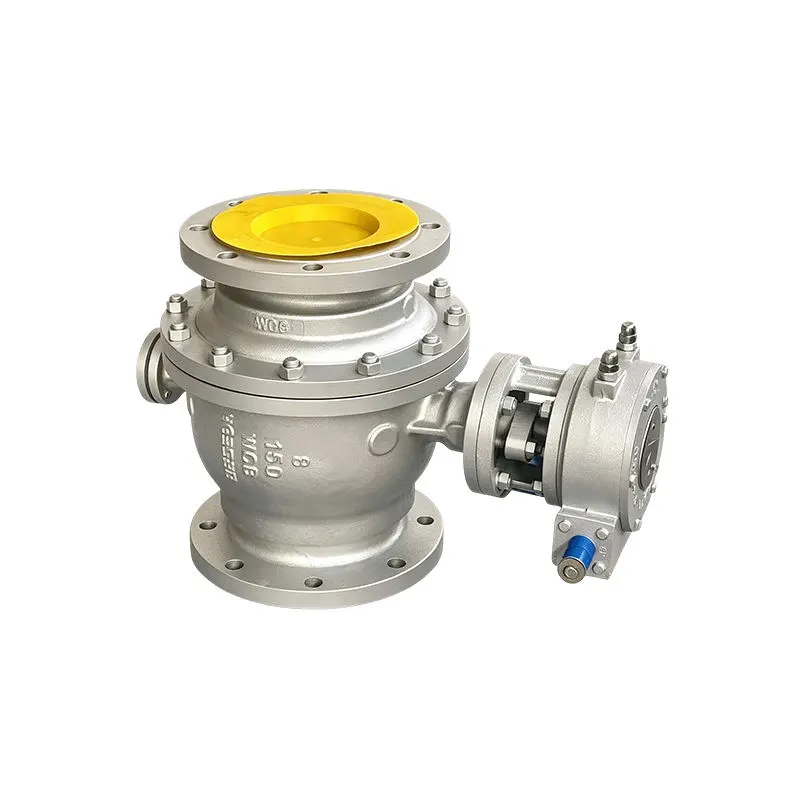

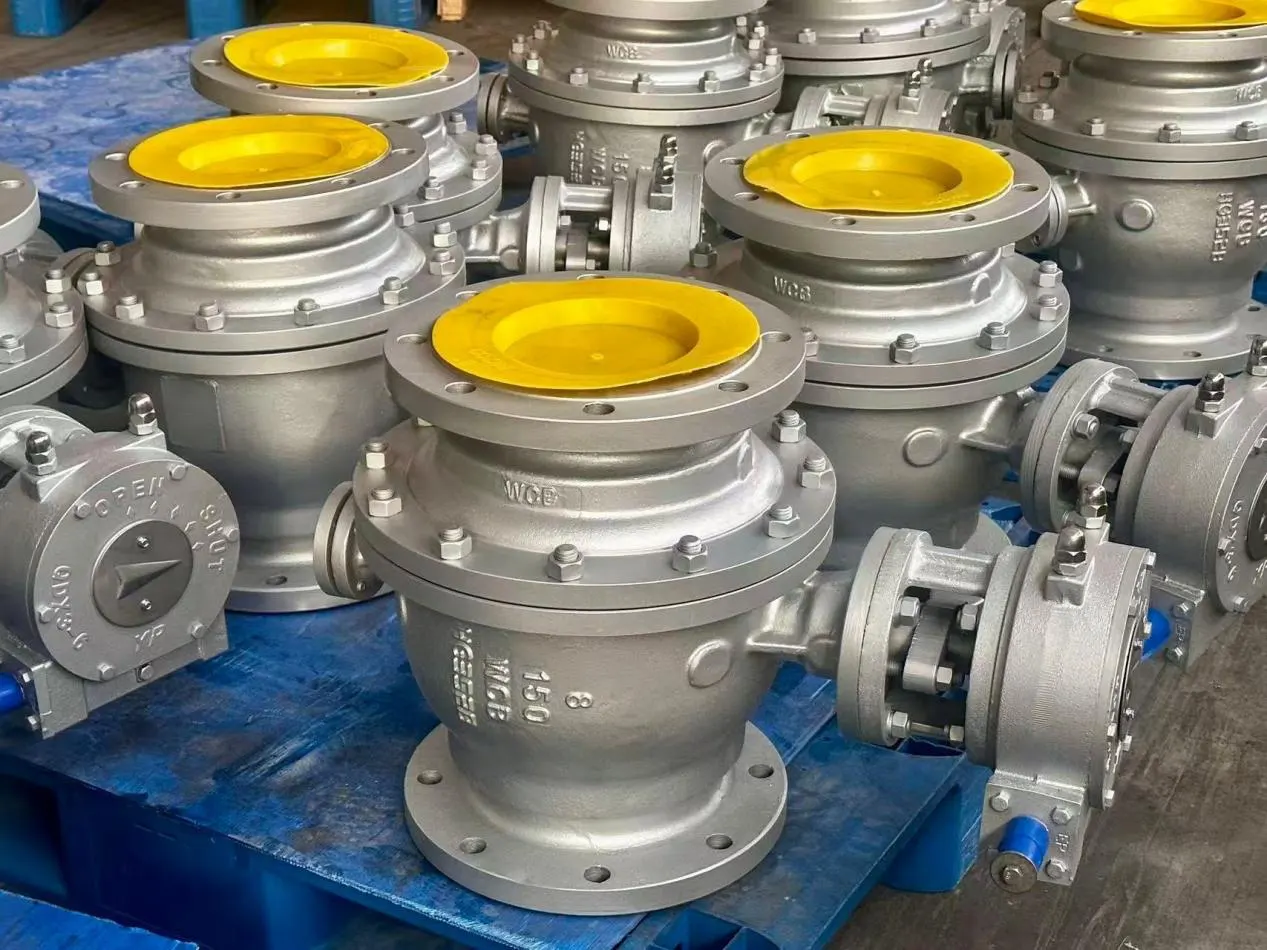

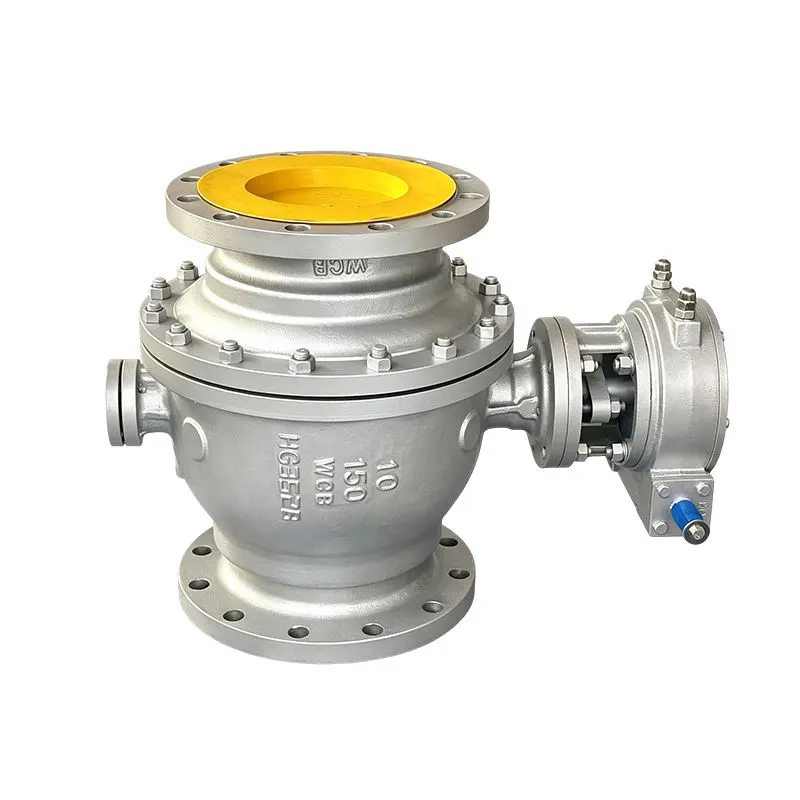

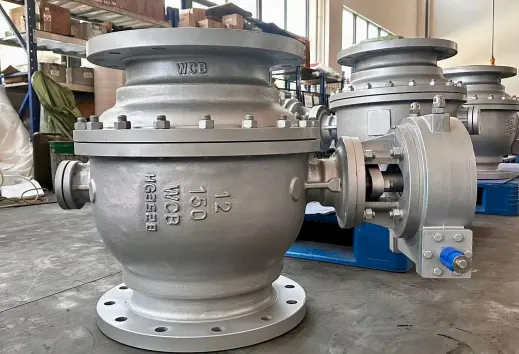

Fester WCB-Kugelhahn aus Kohlenstoffstahl

Das feste WCB-Kugelventil aus Kohlenstoffstahl ist ein robustes Industrieventil zur Rohrleitungsisolierung und Durchflussregelung, hergestellt von der Huadu Valve Group. Es verfügt über ein Zapfen-Festkugeldesign und das Kohlenstoffstahlmaterial A216 WCB, das sich gut für kritische Arbeitsbedingungen in Rohrleitungen mit hohem Druck eignet.

Dieses Industrieventil arbeitet zuverlässig unter kontinuierlichem Hochdruckbetrieb und langem Zyklusbetrieb und wird häufig für Projekte ausgewählt, bei denen Dichtungssicherheit und lange Lebensdauer zentrale Anforderungen sind.

Rohstoff- und Strukturvorteile

Hochwertiges Gehäuse aus A216 WCB-Kohlenstoffstahl

Der feste Kugelhahn aus WCB-Kohlenstoffstahl ist aus A216 WCB-Kohlenstoffstahl gegossen und bietet folgende Kernvorteile:

-Hohe mechanische Festigkeit und ausgezeichnete Schlagfestigkeit

-Gute Temperaturanpassungsfähigkeit gegenüber Druckstößen und Wasserschlägen

-Ausreichende Wandstärke für den Einsatz in der Hochdruckklasse

-Inspektion von starren Gussstücken zur Beseitigung von Innen- und Oberflächenfehlern

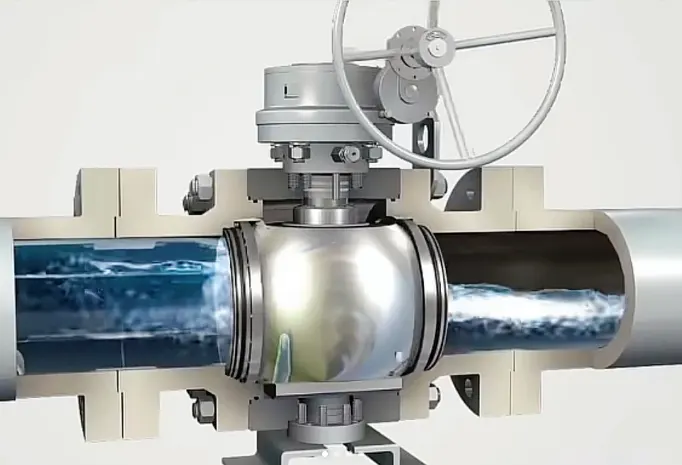

Auf einem Zapfen montierte feste Kugelstruktur

Im Gegensatz zu gewöhnlichen schwimmenden Kugelhähnen überträgt unsere Konstruktion mit fester Kugel mit Zapfen den Großteil der Druckbelastung der Rohrleitung auf die oberen und unteren Stützwellen. Die Kugel bleibt in ihrer Position verriegelt, so dass die Ventilsitze nur eine minimale Kontaktkraft ausüben. Es reduziert den Sitzabrieb selbst bei häufigen Öffnungs- und Schließzyklen unter anhaltend hohem Druck erheblich. Eine stabile bidirektionale Abdichtung verhindert Leckagen unabhängig von der Druckrichtung und verbessert so die Systemsicherheit für kritische Prozesskreisläufe.

Optimierte Dichtungs- und Sicherheitskonstruktion

Dieser WCB-Kugelhahn aus Kohlenstoffstahl ist mit einer federbelasteten Schwimmsitzbaugruppe ausgestattet. Eingebaute Federn kompensieren geringfügigen Verschleiß nach Tausenden von Betätigungen und sorgen so für eine dichte Absperrleistung. Der ausblassichere Schaft dient als standardmäßige Sicherheitsfunktion gegen plötzliche Druckspitzen. Die mehrschichtige Graphitpackung minimiert diffuse Emissionen im Bereich der Spindellücken. Alle Dichtungskomponenten sind speziell auf Arbeitsmedien mit hohem Druck und mittlerer Temperatur abgestimmt und ersetzen keine generischen Ersatzteile.

Schlüsselattribute

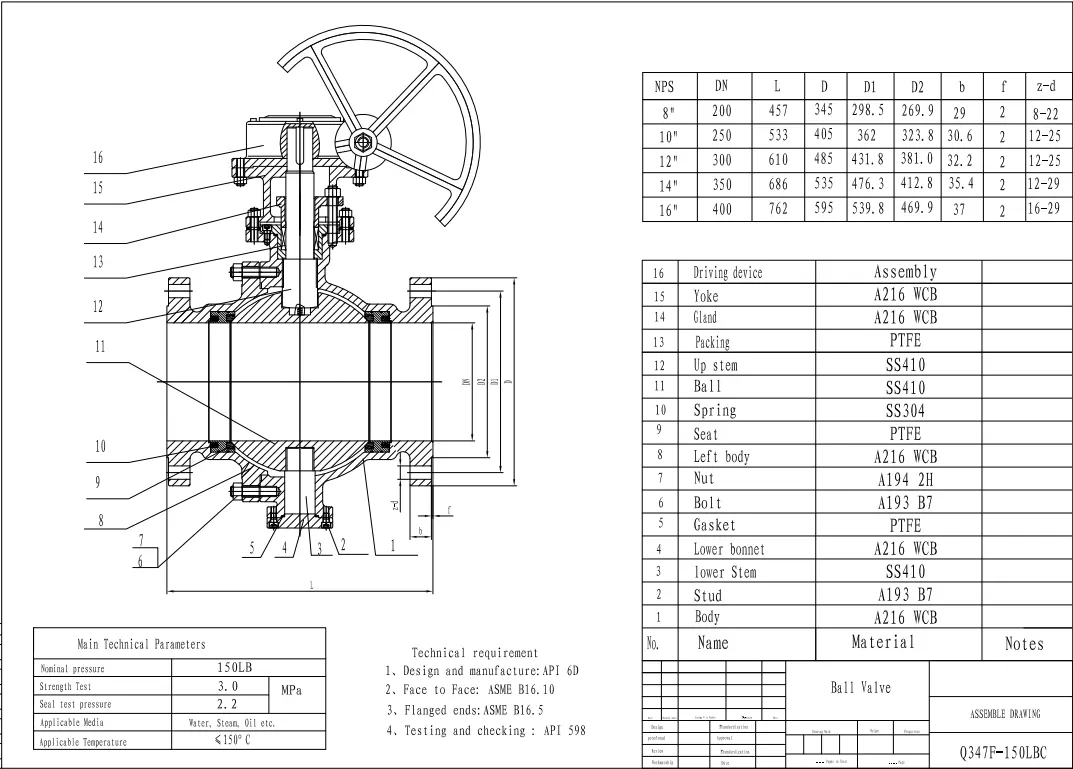

Technische Spezifikationen

Standardparameter

Größe: DN50-DN1200

Druckstufe: Klasse 150–Klasse 2500

Material: A216 WCB-Kohlenstoffstahl

Struktur: Auf einem Drehzapfen montierter fester Kugelhahn

Temperaturbereich: -29℃ ~ 425℃

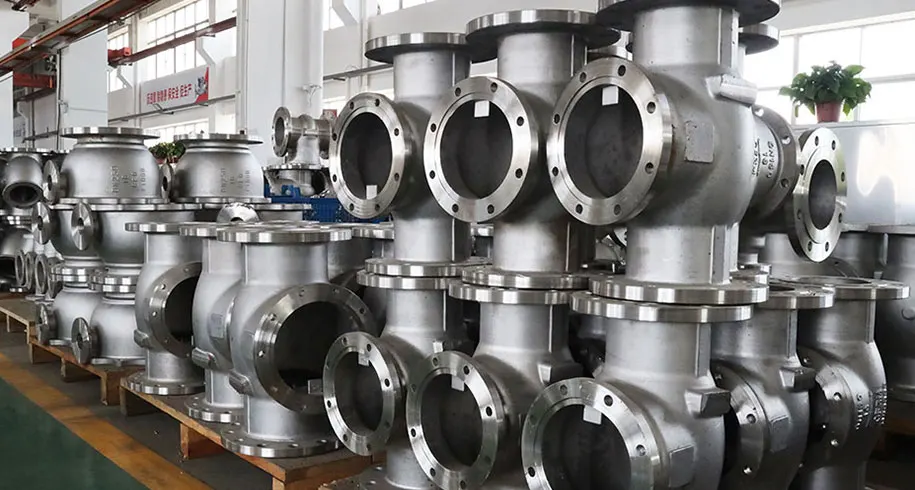

Herstellungsprozess

Das feste WCB-Kugelventil aus Kohlenstoffstahl besteht aus:

- Qualifizierte A216 WCB-Gussproduktion

- Wärmebehandlung für stabile Materialeigenschaften

- CNC-Präzisionsbearbeitung für Dichtflächen

- Zusammenbau mit aufeinander abgestimmten Dichtungs- und Antriebskomponenten

Leistungsmerkmale

- Verschleißarme Zapfenstruktur für häufigen Radwechsel

- Zuverlässige bidirektionale dichte Absperrung

- Geringe Sitzausfallrate bei anhaltend hohem Rohrleitungsdruck

- Kompatibel mit mehreren Antriebsoptionen: manuelles Getriebe, pneumatisch, elektrisch

- Konzipiert für den vollständig geöffneten/vollständig geschlossenen Isolationsdienst

Anwendungsbereiche

Öl- und Gasindustrie

Der WCB-Kugelhahn mit festem Kohlenstoffstahl wird häufig eingesetzt in:

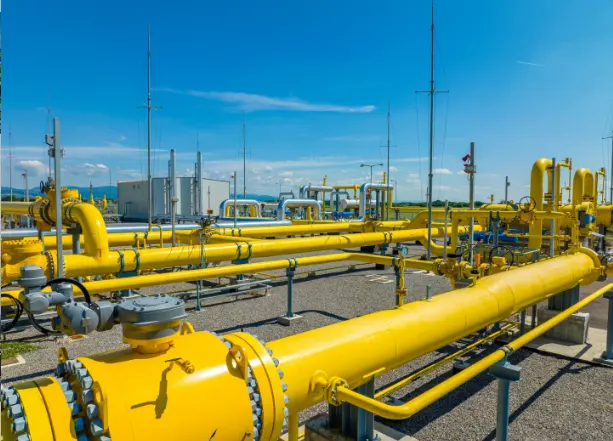

- Hauptleitungen für den Erdgastransport

- Prozesslinien für Ölraffinerien

- Rohöl-Transferanlagen

- Rohrleitungssysteme für Gassammelstationen

Petrochemische Industrie

- Petrochemische Hochdruckprozesskreisläufe

- Hauptisolationsleitungen der Prozesseinheit

- Nicht korrosive und leicht korrosive Flüssigkeitskreisläufe bei mittlerer Temperatur

Energiewirtschaft

- Hauptprozessrohre des Kraftwerks

- Hochleistungsschleifensysteme für Industrieanlagen

Allgemeine Industrieprojekte

– Neue Build-EPC-Projektpipelinepakete

- Renovierung und Nachrüstung bestehender Rohrleitungen

- Industriestandorte mit schwierigem Wartungszugang und hohen Sicherheitsanforderungen

Qualitätskontrolle und Projektbeschaffungsunterstützung

Als zertifizierter Ventilhersteller mit ISO-, CE- und API-Zertifikaten durchläuft jedes WCB-Kugelventil aus Kohlenstoffstahl vor dem Versand vollständige Werkstests, einschließlich hydrostatischer Gehäuseprüfung, Sitzdichtungsprüfung und Maßprüfung. Für Hochleistungsventile mit großen Abmessungen werden vollständige Stückprüfungen ohne Stichprobenprüfung durchgeführt. Die Überprüfung des Rohmaterials, die Gussprüfung, die Montageüberwachung und die Prüfung der fertigen Ventile durchlaufen den gesamten Produktionsablauf. Für die Angebotsabgabe und Bauabnahme können Materialprüfzeugnisse und Inspektionsberichte vorgelegt werden.

Abhängig von den Arbeitsbedingungen vor Ort stehen flexible Konfigurationsoptionen zur Verfügung, die verschiedene Druckstufen, Dichtungsmaterialkombinationen und mehrere Betriebsmodi abdecken. Das flexible MOQ unterstützt Mustertests, Lagerbestände in kleinen Mengen und großvolumige Projektbestellungen. Die festen Kugelhähne der WCB-Gruppe der Huadu Valve Group werden weltweit exportiert und erhalten Nachbestellungen von weltweiten Industriekunden.

Wie sind Sitz- und Spindelabdichtung für eine praxistaugliche Haltbarkeit vor Ort konstruiert?

Für diesen festen Kugelhahn verwenden wir eine federbelastete Schwimmsitzkonstruktion. Interne Federn halten den Sitz gegen die Kugeloberfläche gedrückt. Wenn nach Tausenden von Einsätzen ein geringer Verschleiß auftritt, können Federn kleine Lücken ausgleichen und so über einen längeren Zeitraum eine gute Dichtungsleistung aufrechterhalten. Als serienmäßige Sicherheitsfunktion ist die Anti-Ausblas-Stielstruktur integriert. Bei unerwarteten Druckspitzen in der Rohrleitung wird verhindert, dass die Spindel durchbrennt. Zur Spindelabdichtung ist eine mehrschichtige Graphitpackung angebracht, um winzige diffuse Emissionen um den Spindelspalt herum zu stoppen. Bei diesen Dichtungsteilen handelt es sich nicht um generische Billigersatzteile; Sie sind so ausgewählt, dass sie den Arbeitsbedingungen bei hohem Druck und mittlerer Temperatur entsprechen.
