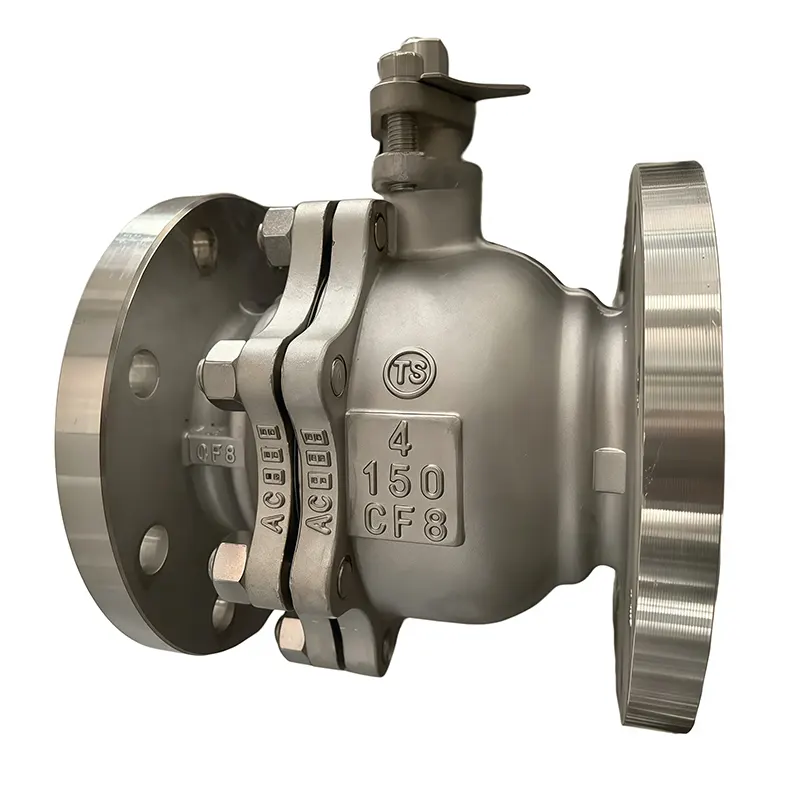

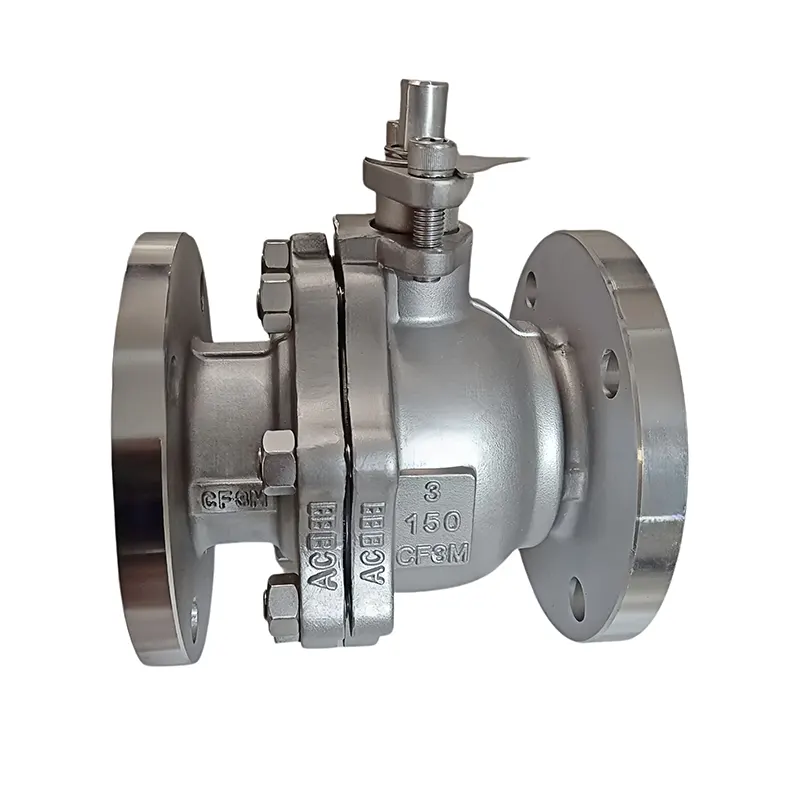

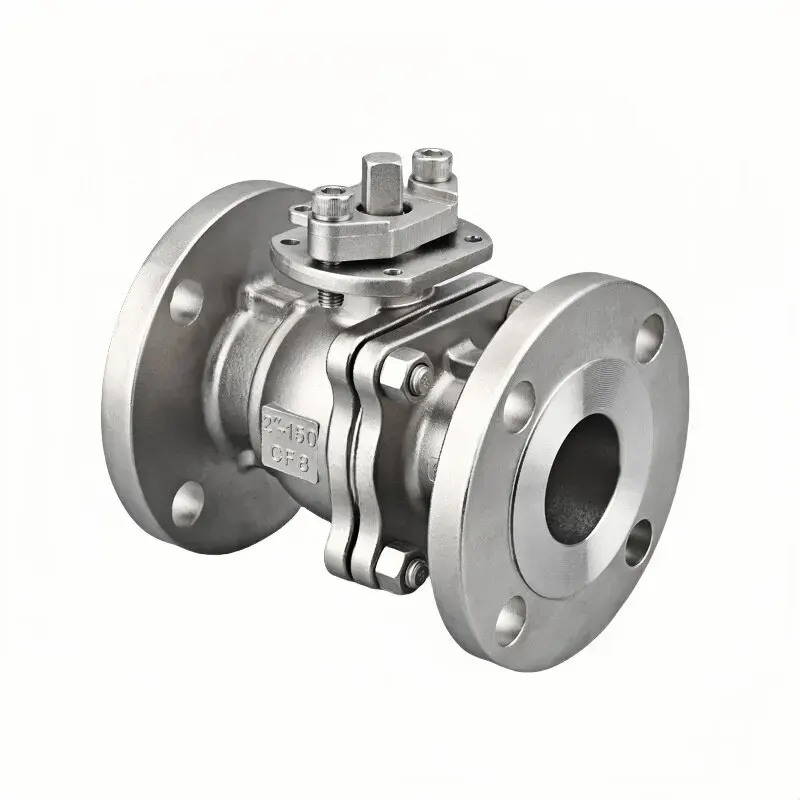

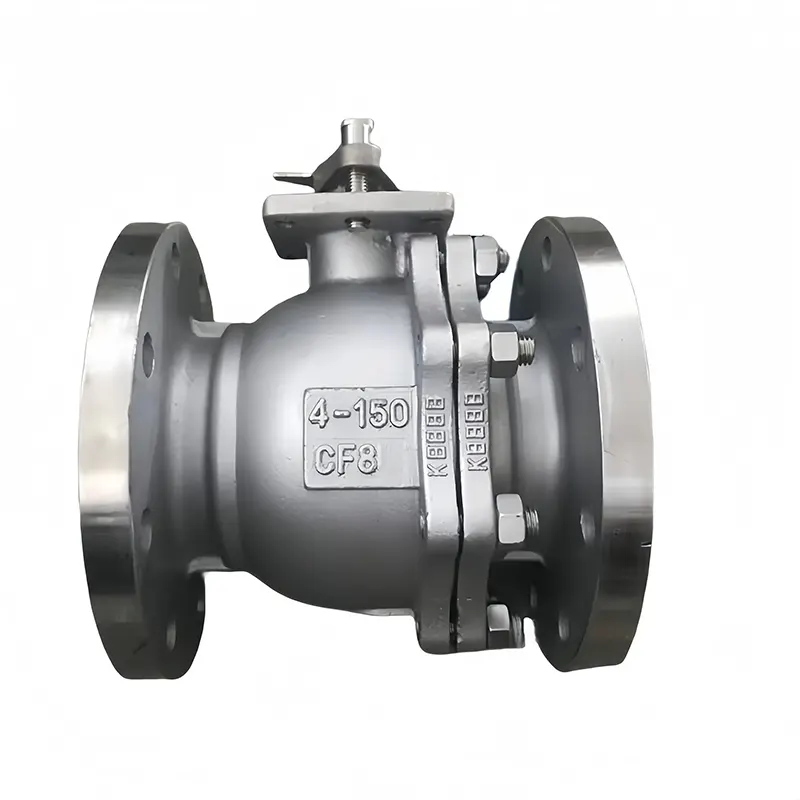

Manueller Kugelhahn aus Edelstahl

Das manuelle Kugelventil aus Edelstahl ist ein handbetätigtes Absperr- und Regelventil, das für die Flüssigkeitskontrolle vor Ort entwickelt wurde. Es wird in der Huadu Valve-Fabrik hergestellt und nutzt hochwertigen Edelstahl, um verschiedene, nicht extreme industrielle Arbeitsmedien zu bewältigen.

Es wird häufig in den Bereichen Wasseraufbereitung, Leichtchemie, Lebensmittelpharmazeutik, Küstenschifffahrt und allgemeine Anlagen eingesetzt, wo Hygiene, Rostschutzleistung und stromloser Betrieb einen hohen Stellenwert haben.

Dieser manuelle Kugelhahn behält auch bei kontinuierlichem zyklischem Betrieb in rauen Anlagenumgebungen eine konstante Leistung bei.

Schlüsselattribute

Rohstoff- und Strukturvorteile

Warum sich Edelstahl bei Ventilgehäusen auszeichnet

Unser manueller Kugelhahn ist aus sorgfältig ausgewähltem Edelstahl SS304 und SS316 (Gussqualitäten CF8 / CF8M) geschmiedet/gegossen.

Anstelle von einfachem Kohlenstoffstahl bietet Edelstahl eine inhärente Beständigkeit gegen Rost, Oxidation und leichte chemische Angriffe. Dadurch ist es ideal für Feuchtwerkstätten, Küstenanlagen und leicht korrosive Prozessflüssigkeiten.

Fortschrittliche Ein-Stück-Formtechniken beseitigen versteckte interne Fehler wie Lunker oder Sandeinschlüsse. Der fertige Körper bietet solide mechanische Festigkeit, gute Stoßtoleranz und stabile Drucktragfähigkeit. Bei längerem Betrieb kommt es nicht so leicht zu einer Verformung des Gehäuses oder einem Durchsickern der Gelenke, was die Gesamtkosten für die Anlagenwartung senkt.

Die SS316-Variante eignet sich hervorragend, wenn es sich um chloridhaltige oder salzhaltige Flüssigkeiten handelt. Für Standard-Wasser-, Luft- und Gasversorgungsunternehmen bleibt SS304 für die meisten ausländischen Käufer die ausgewogene und budgetsparende Wahl.

Starre Rohstoffverifizierung

Jede eingehende Materialcharge durchläuft Laborkontrollen, um Folgendes zu gewährleisten:

- Die chemische Zusammensetzung entspricht genau den Spezifikationen SS304 / SS316 / CF8 / CF8M

- Kein recyceltes oder minderwertiges Ersatzmaterial

- Konsistente mechanische Eigenschaften zur Bewältigung realer Standortbedingungen

Floating Ball Manuelle Architekturkante

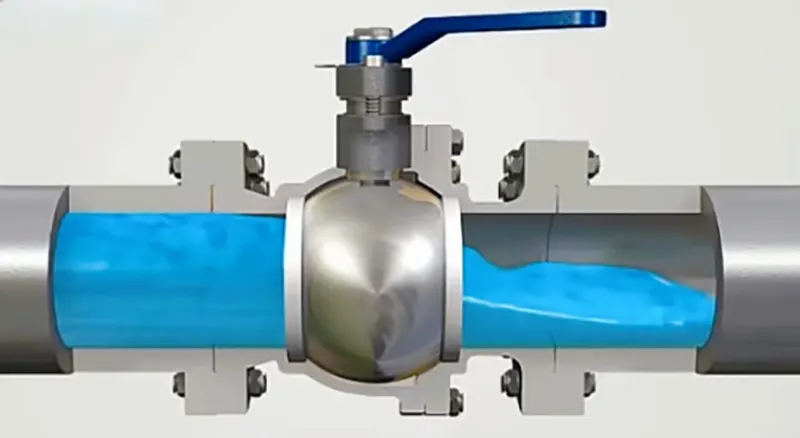

Wir verwenden das bewährte Floating-Ball-Prinzip gepaart mit einem benutzerfreundlichen Handhebel, der für die Benutzerfreundlichkeit vor Ort konzipiert ist:

-Vollständig manuelle Betätigung: kein Strom, keine Luftversorgung erforderlich; Sie vermeiden zusätzliche Zusatzhardware und die damit verbundenen Ausfallrisiken

-Einfache Installation, intuitive Bedienung und geringe Hürden bei der Wartung vor Ort

-Der optimierte Strömungsweg mit vollem Durchgang reduziert Strömungsturbulenzen und ermöglicht einen gleichmäßigen Mediendurchsatz ohne unnötigen Druckabfall

-Präzisionspassende PTFE-Sitze und eine polierte schwimmende Kugel sorgen für eine dichte Absperrung innerhalb des Nenndruck-Temperaturbereichs

-Der optionale abschließbare Griff vor Ort schränkt die zufällige Drehung ein und verhindert so wirksam versehentliche Fehlbedienungen durch das Personal vor Ort

-Entwickelt für den vollständig geöffneten/vollständig geschlossenen Isolationsbetrieb; Eine längere Drosselung in der halboffenen Position wird nicht empfohlen.

Flexible Anschlussmöglichkeiten für vielfältige Rohrleitungen

Es werden mehrere Endkonfigurationen angeboten: Gewindeenden, Flanschenden, hygienische Schnellklemmverbindungen.

- Breites Größenspektrum von 1/2" bis 4 Zoll, kompatibel mit mehreren Druckklassen

- Funktioniert gleichermaßen gut für Instrumentenleitungen mit kleinem Durchmesser und für die Isolierung von Hauptleitungen mit großem Durchfluss

- Hergestellt nach ASME B16.34-Standard, austauschbar mit gängigen globalen Rohrleitungslayouts

- Unser Ingenieurteam kann Kundenzeichnungen bewerten und maßgeschneiderte Lösungen für nicht standardmäßige Maßanforderungen entwickeln.

Durchdachtes Dichtungssystem

Die Dichtungsbaugruppe ist auf langfristige Feldbeständigkeit abgestimmt:

- Der selbstschmierende PTFE-Sitz verringert die Reibung während der Hebeldrehung und schützt die hochglänzende Kugeloberfläche vor Verschleiß

- Bidirektionale dichte Absperrleistung für Wasser, Öl, Gas und leicht korrosive Prozessflüssigkeiten

- Die optimierte Spindelpackungsanordnung unterdrückt flüchtige Leckagen entlang der Ventilwelle

- Die Antifouling- und Antikalk-Eigenschaft bewahrt die mittlere Sauberkeit und passt perfekt zu hygienischen Produktionsszenarien.

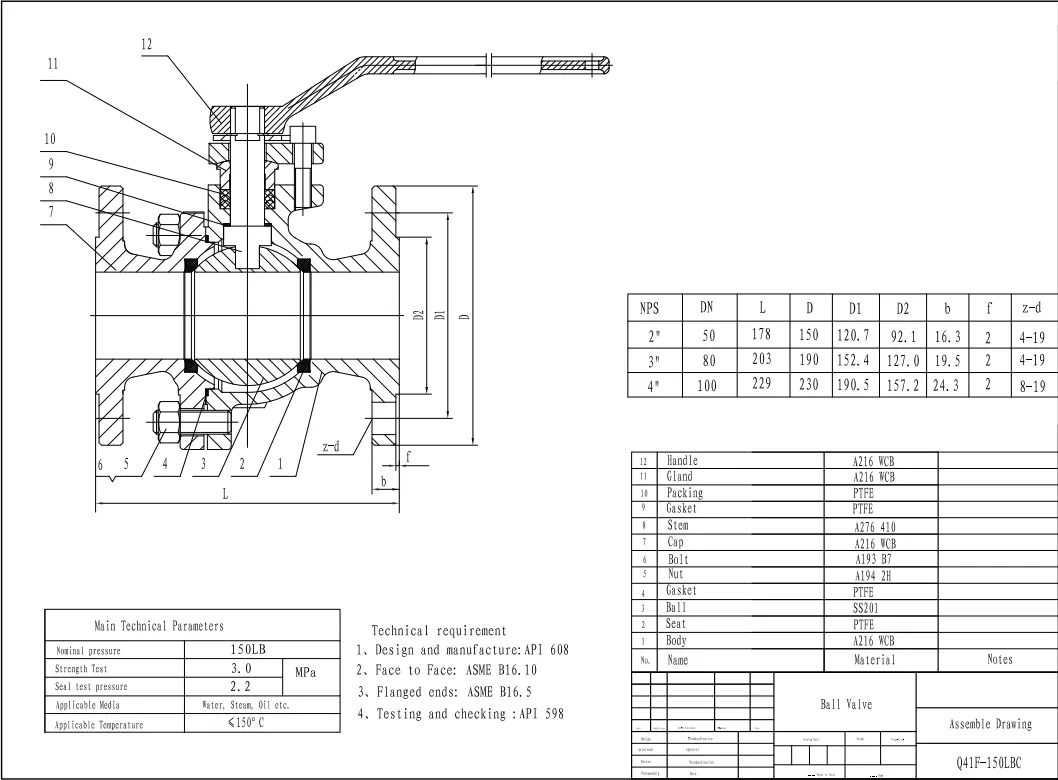

Technische Spezifikationen

Standardparameter

Größe: 1/2"-4" (Lagerartikel verfügbar)

Druckklasse: PN16 / PN25 / PN40/PN64/PN100

Gehäusematerial: SS304 (CF8), SS316 (CF8M)

Ventiltyp: Manuelles Kugelventil aus Edelstahl

Anschlussform: Gewinde / Flansch / Sanitärklemme

Arbeitstemperatur: -20 °C bis 180 °C (abhängig von der Sitzmischung).

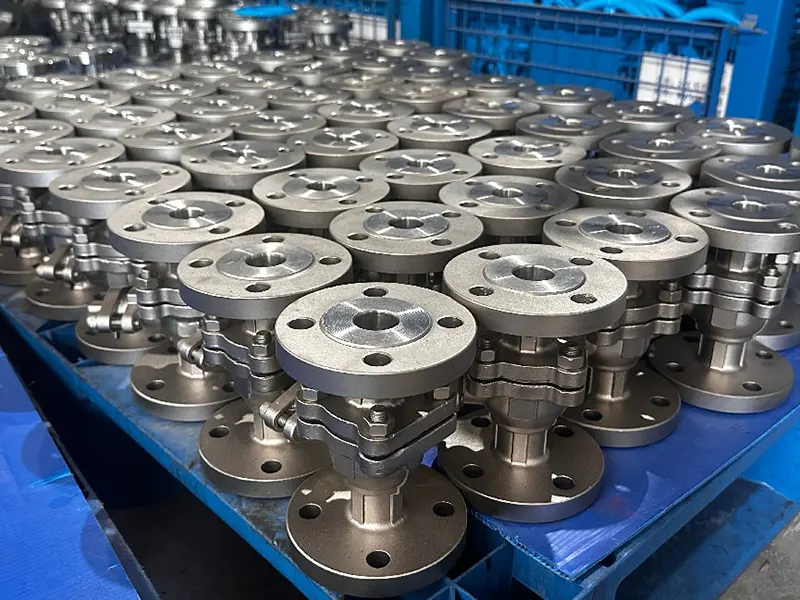

Fertigungsablauf

Unser manueller Kugelhahn aus Edelstahl durchläuft komplette Produktionsschritte:

-Präzisionsguss / Schmieden aus Edelstahl

-Wärmebehandlung zur Stabilisierung der mechanischen Eigenschaften des Materials

-Hochpräzise CNC-Bearbeitung für Kugeln, Dichtflächen und Anschlussenden

-Komplette Einheit mit Handhebel; Auf Wunsch mit abschließbarem Griff

Leistungshighlights

- Hervorragende Rost- und Korrosionsbeständigkeit

- Design mit vollem Durchgang für minimalen Druckverlust

- Zuverlässiger, bidirektionaler, dichter Verschluss für Flüssigkeiten und Gase

- Stromloser manueller Betrieb, hohe Anpassungsfähigkeit an den Standort

- Griffverriegelungszubehör zur Vermeidung von Fehlbedienungen

- Entspricht den internationalen Rohrleitungsnormen ASME B16.34

Anwendungsbereiche

Wasseraufbereitungssektor

Der manuelle Kugelhahn aus Edelstahl wird häufig eingesetzt in:

-Kommunale Wasserversorgungs- und -aufbereitungsrohrnetze

-Zirkulierende Wasser- und Abwasser-Hilfskreisläufe

-Trenn- und Schaltpunkte der Reinwasserleitung

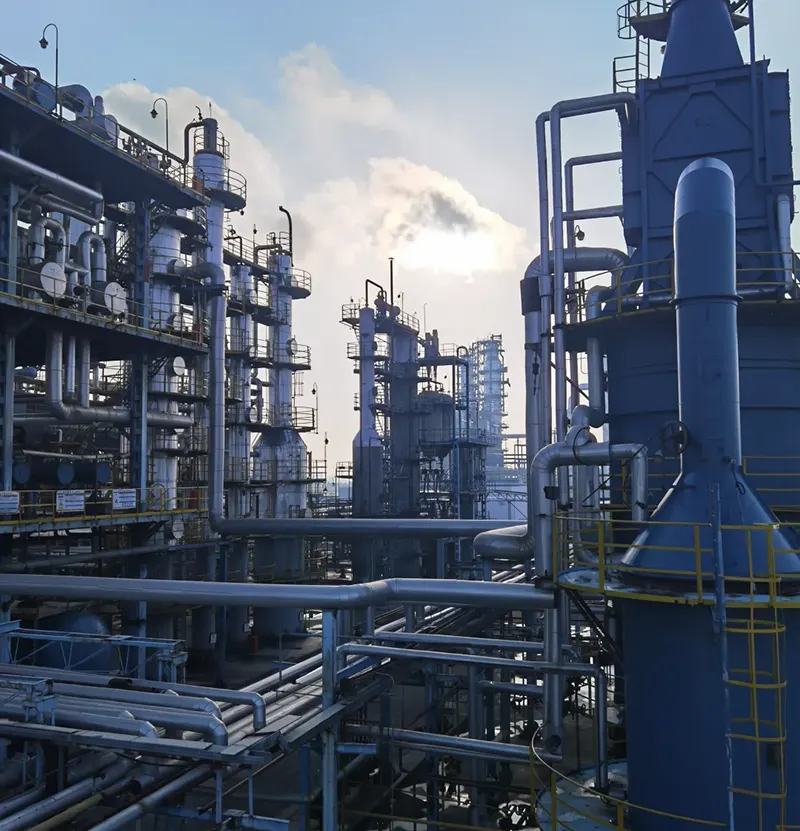

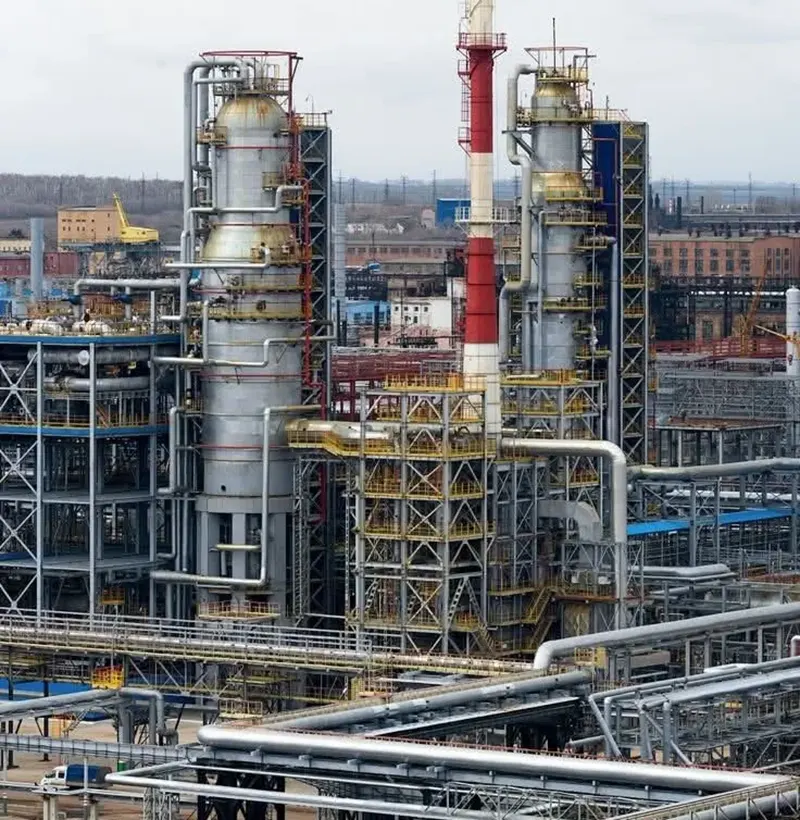

Chemie- und Petrochemiesektor

- Allgemeine Rohrleitungen für leichte chemische Prozesse

- Regelkreise für leicht korrosive Flüssigkeiten

- Hilfsleitungsnetze für petrochemische Anlagen

Lebensmittel-, Getränke- und Pharmasektor

- Sanitärleitungen für Lebensmittel- und Getränkeproduktionslinien

- Prozessverrohrung in pharmazeutischen Werkstätten

- Hygienischer Flüssigkeitstransfer, bei dem Kontaminationsfreiheit zwingend erforderlich ist

Marine- und allgemeine Industrieszenarien

- Onshore-Küsten- und küstennahe Marine-Rohrleitungssysteme

- Hilfsschleifensteuerung für Projekte von Ingenieurbauunternehmern vor Ort

- Schnelllebiger Ersatzteilbestand für lokale Händler und Anlagenüberholungsarbeiten

Betriebstipps vor Ort und globale Projektunterstützung

Um die Lebensdauer zu maximieren: Entfernen Sie vor der Installation Schweißschlacke und feste Rückstände in den Rohrleitungen. Wenden Sie keine rohe Gewalt auf den Handhebel an. Führen Sie in regelmäßigen Abständen einen Vollhubdurchlauf durch, um ein Festkleben der Dichtung nach einer langen statischen Standby-Phase zu verhindern. Kleinere Spindelleckagen können durch leichte Anpassung der Packung behoben werden. Beziehen Sie den Status der Verbindungen und Griffe in Ihre regelmäßigen Inspektionsrunden in der Anlage ein.

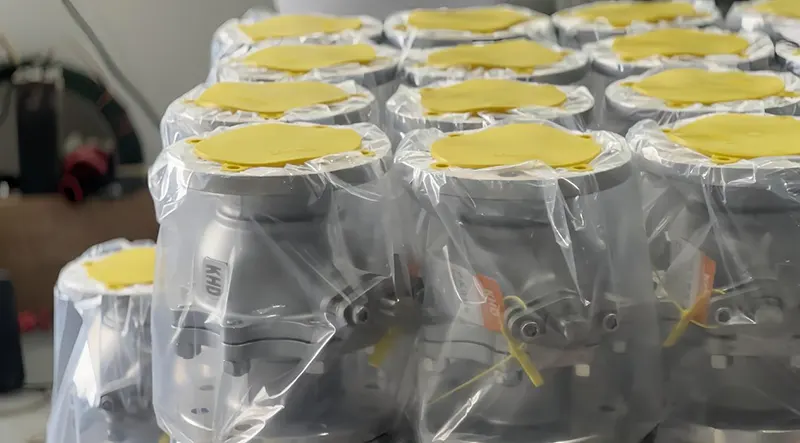

Als API-, ISO- und CE-zertifizierter Ventilhersteller durchläuft jedes Gerät vor dem Versand einen Drucktest, einen Dichtheitstest und eine Sichtprüfung. Unser kompletter QC-Workflow umfasst die Eingangskontrolle des Rohmaterials, die Präzisionsbearbeitung bis hin zur Validierung des fertigen Produkts. Für die Einreichung von Angeboten und die Abnahme vor Ort bei Projekten im Ausland können Materialtestzertifikate bereitgestellt werden.

Es steht ein flexibler kundenspezifischer OEM- und ODM-Service zur Verfügung: Materialanpassung, Sondergrößen, Oberflächenveredelung, Logogravur und individuelle Zustandsoptimierung werden unterstützt. Das flexible MOQ ermöglicht sowohl kleine Musterversuche als auch Massenbestellungen für Großprojekte.

Unsere manuellen Kugelhähne aus Edelstahl haben in Südostasien, dem Nahen Osten, Afrika, Europa und darüber hinaus große Marktbekanntheit erlangt. Dank der konstanten Leistung vor Ort und der bewährten Langzeitbeständigkeit haben wir solide langfristige Partnerschaften mit Händlern, Ingenieurunternehmen und Endanlagenbetreibern auf der ganzen Welt aufgebaut. Ganz gleich, ob Sie zuverlässige Einheiten für laufende Projekteinführungen oder die regelmäßige Auffüllung Ihrer Lagerbestände benötigen, nehmen Sie gerne Kontakt mit unserem Team auf. Wir sind bereit, vollständige technische Datenblätter und wettbewerbsfähige Angebote zu teilen, die auf Ihre tatsächlichen Anforderungen zugeschnitten sind.
