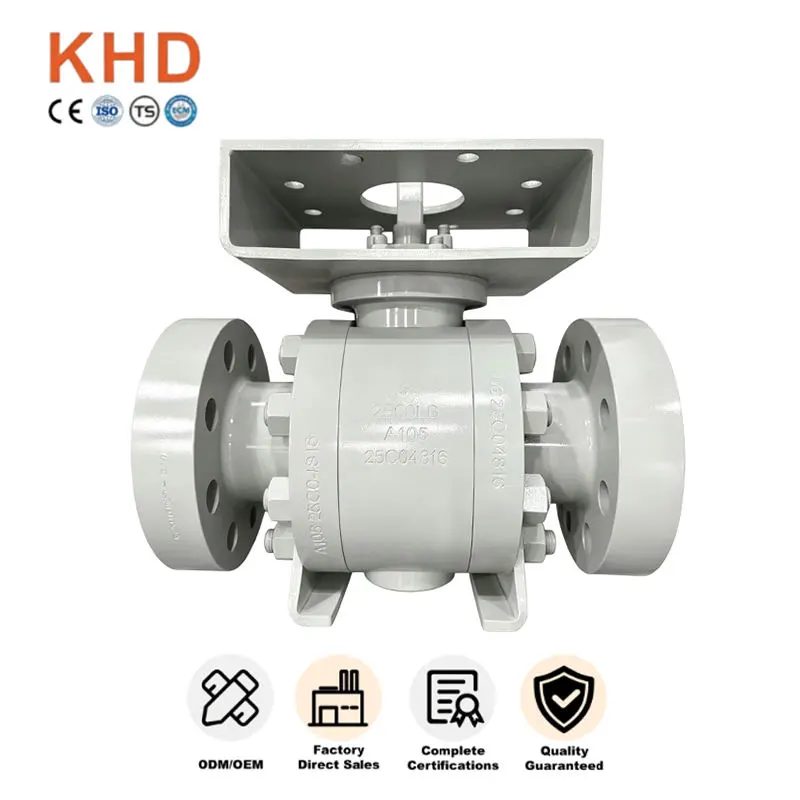

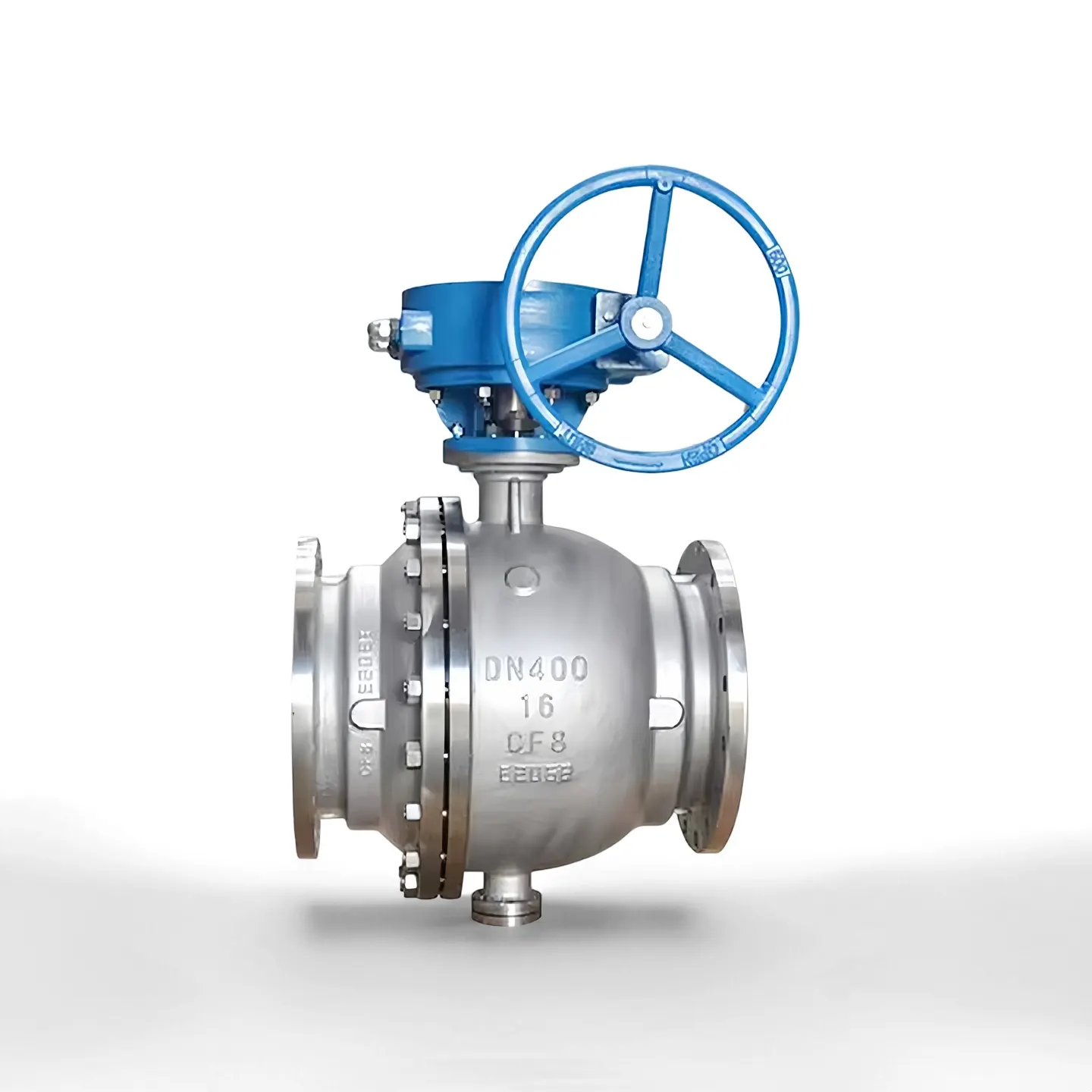

Fester Kugelhahn aus Edelstahl, geschmiedeter Flanschkugelhahn

Produktmerkmale

- Auf dem Zapfen montierte feste Kugelstruktur, geeignet für große Bohrungen und Hochdruck-Arbeitsbedingungen.

- Geschmiedeter Ventilkörper mit dichtem Material, hoher mechanischer Festigkeit und guter Korrosionsbeständigkeit.

- Vollständiges Anschlussdesign, geringer Strömungswiderstand, große Durchflusskapazität, praktisch für die Molchreinigung von Rohrleitungen.

- Der federbelastete Schwimmsitz sorgt für eine bidirektionale dichte Absperrung und eine geringe Leckagerate.

- Ausblassicheres Schaftdesign, eingebaute antistatische und feuersichere Struktur gemäß API 607.

- Selbstentlastender Sitz bei abnormalem Hohlraumüberdruck zur Verbesserung der Betriebssicherheit.

- Niedriges Betriebsdrehmoment, unterstützt häufige Öffnungs- und Schließzyklen für einen langfristig stabilen Betrieb.

Schlüsselattribute

Produktstruktur

Dies ist ein fester Kugelhahn aus Edelstahl mit geschmiedetem Flansch. Die Kugel wird von oberen und unteren Zapfenwellen getragen, anstatt durch die Sitzkraft zu schweben. Zu den Hauptkomponenten gehören geschmiedeter Ventilkörper, Oberteil, feste Kugel, obere und untere Zapfenwellen, federvorgespannte Schwimmsitze, Anti-Blow-Out-Spindel, Flanschverbindungsenden und ISO 5211 obere Montageplatte für Stellantriebe. Auf Anfrage kann eine doppelte Block- und Bleed-Funktion bereitgestellt werden. Flanschflächenoptionen: RF, RTJ.

- Ventilkörper/Haube: Geschmiedeter Edelstahl A182 F304 / A182 F316L

- Kugel: Geschmiedeter Edelstahl, hartverchromt oder mit Stellit beschichtet

- Vorbau: Edelstahl A182 F316

- Sitzdichtung: PTFE / RPTFE für Weichdichtung; Stellite 6-Hartlegierung für Metall-Hartdichtung

- Dichtung und O-Ring: FKM, PTFE, angepasst an verschiedene Temperaturmedien

- Bolzen: B8/B8M-Edelstahlbolzen

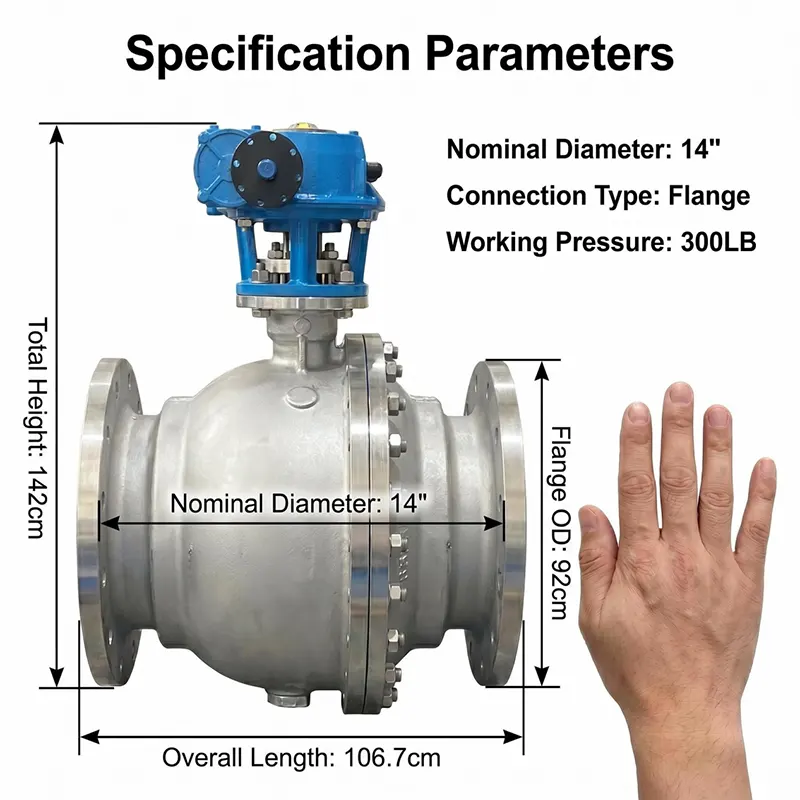

Druck- und Temperaturbereich

-Druckklasse: PN16-PN100, Klasse 150-Klasse 2500

-Arbeitstemperatur:

•Weichdichtungsversion: -29℃ ~ +200℃

•Version mit harter Metalldichtung: -29℃ ~ +425℃

-Teststandard: API 598, Shell-Test 1,5-facher Nenndruck; Sitztest 1,1-facher Nenndruck

-Größenbereich: DN50-DN600 (NPS2"-NPS24")

Operationstypen

-Manuell: Schneckengetriebeantrieb für großen Drehmomentbedarf

-Pneumatisch: Einfachwirkender/doppeltwirkender pneumatischer Antrieb, mit Endschalter und Magnetventil

-Elektrisch: Ein-Aus-Typ oder modulierender elektrischer Aktuator zur automatischen Fernsteuerung

-Hydraulische/elektrohydraulische Betätigung auf Anfrage erhältlich

Alle Aktuatoren passen auf die ISO 5211-Montageplattform.

Anwendungen

Weit verbreitet für den Ein-Aus- und Isolationsbetrieb von Flüssigkeiten, Gasen und korrosiven Medien. Wird hauptsächlich in Öl- und Gas-Fernpipelines, petrochemischen Anlagen, chemischer Verarbeitung, Stromerzeugung, Wasseraufbereitung, LNG und anderen Hochleistungsindustrieprojekten eingesetzt.

Warum sollten Sie sich für unseren festen Kugelhahn aus Edelstahl mit geschmiedetem Flansch entscheiden?

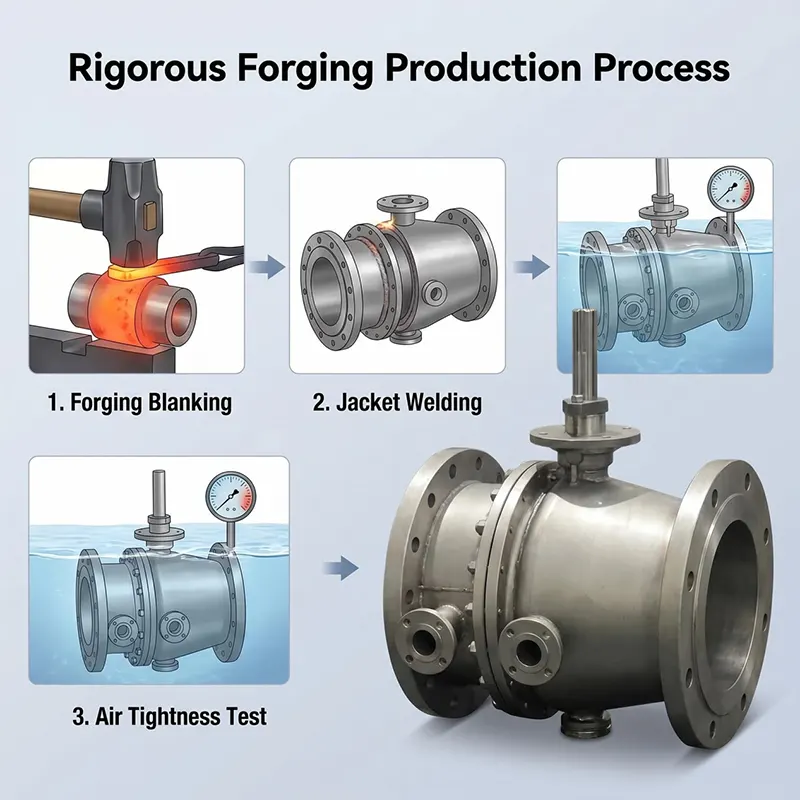

1. Nehmen Sie den vollständigen Schmiedeprozess an, verdichten Sie das Innenmaterial ohne Porositätsfehler beim Guss und passen Sie die Hochdruck-Hochleistungsrohrleitung an.

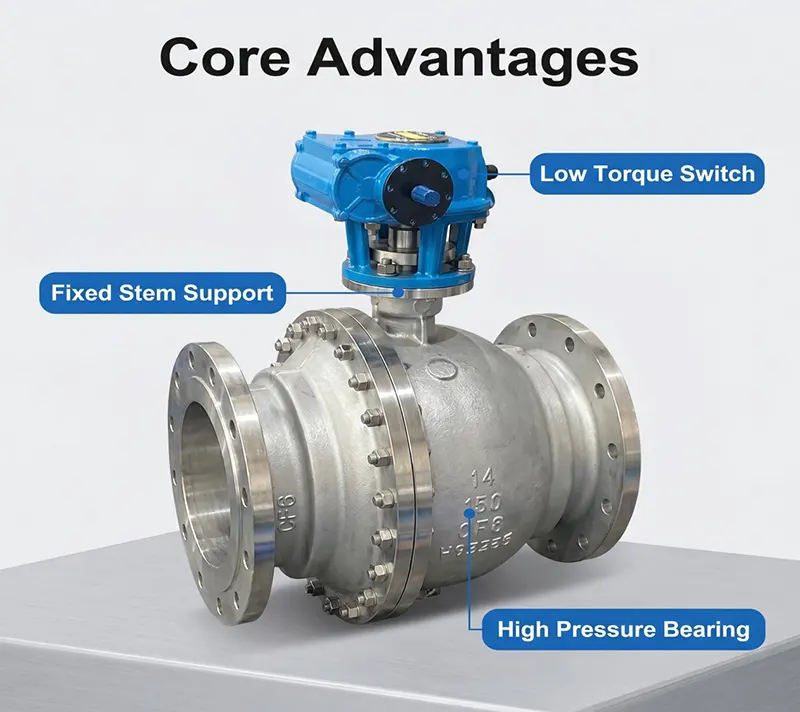

2. Die Konstruktion mit fester Kugel am Zapfen reduziert das Betriebsdrehmoment erheblich, sodass große Arbeitsbedingungen mit hohem Druck möglich sind.

3. Strenge Materialeingangskontrolle, jedes Ventil besteht vor der Auslieferung einen vollständigen hydrostatischen und Gassitzdichtheitstest.

4. Unterstützt zwei Versionen mit Weichdichtung und Metall-Hartdichtung, um unterschiedlichen Temperatur- und Medienanforderungen gerecht zu werden.

5. Wir bieten umfassenden technischen Support, Zeichnungsprüfung und After-Sales-Beratung für Ihr Projekt.

Einkaufsführer

Bitte geben Sie beim Senden der Anfrage die folgenden Informationen an:

1. Nenngröße und Druckklasse

2. Arbeitsmedium, tatsächliche Arbeitstemperatur

3. Dichtungstyp: Weichdichtung oder Metallhartdichtung

4. Betriebsart (Schneckengetriebe / pneumatisch / elektrisch usw.)

5. Flanschstandard und Flanschflächentyp (RF / RTJ)

6. Besondere Anforderungen: Brandschutz, DBB-Funktion, Korrosionsschutzbehandlung usw.

Unser Techniker unterbreitet Ihnen entsprechend Ihrer Arbeitsbedingungen einen geeigneten Vorschlag.

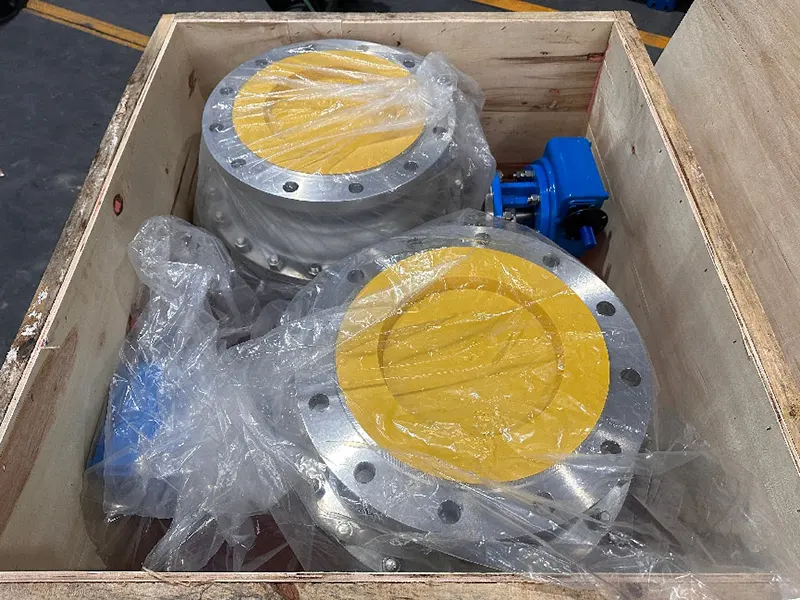

Verpackung & Versand

Jedes Ventil wird vor dem Verpacken gereinigt und geschützt. Die Ventilanschlüsse sind mit Kunststoffkappen verschlossen, um den Innenhohlraum sauber zu halten. Die Ventile werden in stabilen, seefrachttauglichen Sperrholzkisten verpackt. Wir unterstützen EXW, FOB, CIF, DAP und andere Handelsbedingungen. Die Waren können an den angegebenen Seehafen oder Lager geliefert werden.

OEM und ODM

Wir akzeptieren OEM- und ODM-Bestellungen. Wir können Gehäusematerial, Dichtungsmaterial, Flanschstandard, spezielle Verlängerungsstange, spezielle Lackierung und Logo-Markierung entsprechend der Kundenzeichnung oder technischen Anforderungen anpassen. Flexible Mindestbestellmenge für Projektaufträge.

Inspektion und Prüfung

Jedes Ventil durchläuft vor dem Versand eine umfassende Inspektion gemäß API 598-Standard.

- Eingangskontrolle des Rohmaterials: Überprüfung der chemischen Zusammensetzung und der mechanischen Eigenschaften des Materials, Bereitstellung eines Protokolls zur Rückverfolgbarkeit des Materials.

- Hydrostatischer Shell-Test: 1,5-facher Nenndruck für Ventilkörper und Oberteil.

- Sitzdichtheitstest: 1,1-facher Nenndruck, Wasser- oder Stickstoffmedium.

- Sichtprüfung, Maßprüfung, Lack- und Oberflächenprüfung.

- Auf Wunsch des Kunden ist ein Zeugentest durch ein Drittinstitut wie SGS, BV zulässig.

- Vollständiger Dokumentensatz, einschließlich MTC-Materialtestzertifikat, Hydrotestbericht und Konformitätsbescheinigung, kann bereitgestellt werden.

Installations- und Wartungshandbuch

- Reinigen Sie die Rohrleitung vor der Installation gründlich, um Schweißschlacke, Sand und Schmutz zu entfernen und Schäden an der Dichtfläche zu vermeiden.

- Ventil in korrekter Durchflussrichtung montieren, Flanschschrauben über Kreuz gleichmäßig anziehen.

- Lassen Sie das Ventil bei längerer Lagerung oder im Betriebszustand nicht in der halboffenen Position.

- Führen Sie für den regulären Betrieb regelmäßig einen Vollhub-Öffnungs-/Schließzyklus durch, um ein Festkleben der Dichtung zu verhindern.

- Überprüfen Sie die Flanschverbindung und die Spindelpackung bei der routinemäßigen Inspektion vor Ort auf äußere Undichtigkeiten.

- Ersetzen Sie verschlissene Dichtungsteile während der geplanten Stilllegung. Verwenden Sie für Ihr Arbeitsmedium passendes Dichtungsmaterial.

- Wenn ein Stellantrieb vorhanden ist, prüfen Sie regelmäßig das Drehmoment des Stellantriebs und den Status des Endschalters.

Kundendienst

-Garantiezeitraum: 12 Monate Garantie ab Versanddatum auf Herstellungsfehler.

-Wir bieten technischen Support einschließlich Zeichnungsprüfung, Parameterbestätigung und Betriebsanleitung.

-Unser Engineering-Team beantwortet technische Anfragen innerhalb von 24 Arbeitsstunden.

-Ersatzteile (Sitze, Dichtungen, Spindelpackung) können nachbestellt werden.

- Bei größeren Projektaufträgen kann eine technische Beratung vor Ort vereinbart werden.

Hinweis: Die Garantie deckt KEINE Schäden ab, die durch falsche Installation, Fehlbedienung oder unsachgemäßen Zustand des Mediums verursacht wurden.

Verwandte empfohlene Produkte

-Schwimmender Kugelhahn (2-teiliger/3-teiliger Edelstahl-Kugelhahn)

-WCB-Kugelhahn mit festem Drehzapfen aus Kohlenstoffstahl

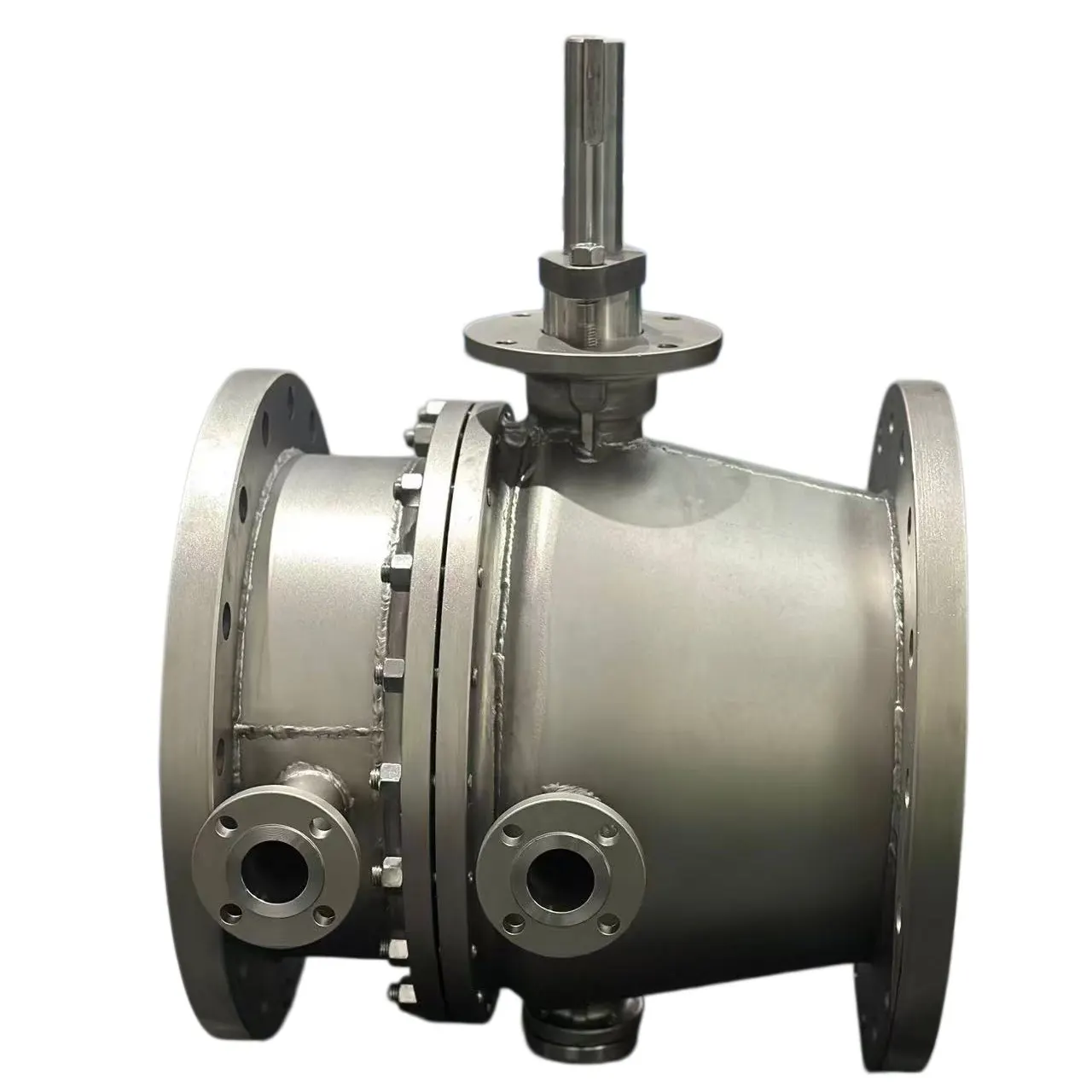

-Mantelisolierter fester Kugelhahn für hochviskose Medien

-Kugelhahn mit pneumatischem/elektrischem Komplett-Antriebsset

-Fester Kugelhahn mit fester Metalldichtung für den Einsatz bei hohen Temperaturen

Unsere Fabrikstärke

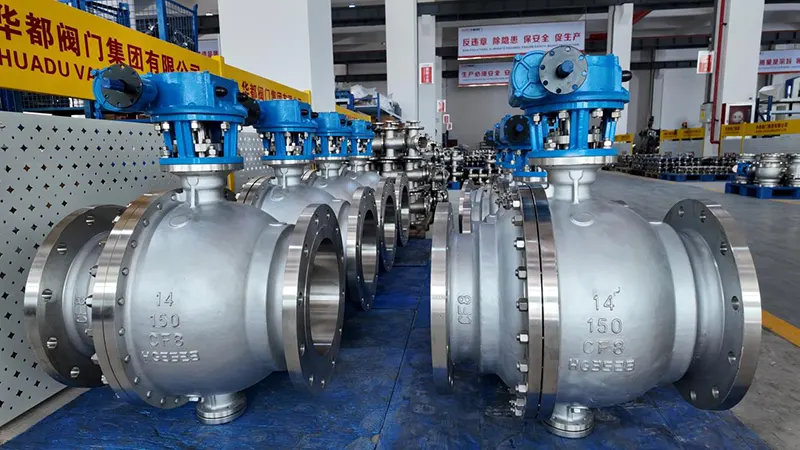

Die Huadu Valve Group hat ihren Sitz in Wenzhou, China, und ist auf die Konstruktion, das Schmieden, die Bearbeitung und die Montage von Industrieventilen spezialisiert. Wir besitzen komplette Produktionslinien einschließlich Schmiedewerkstatt, CNC-Bearbeitungswerkstatt, Montagewerkstatt und unabhängiges Testlabor. Alle kritischen Produktionsprozesse werden im eigenen Haus abgeschlossen und nicht vollständig ausgelagert. Wir verfügen über umfangreiche Erfahrung mit Projektaufträgen für Öl, Gas, Petrochemie und Wasserversorgung in Übersee. Unsere Produkte werden nach Südostasien, in den Nahen Osten, nach Europa und in andere Regionen exportiert.

Rufen Sie für eine Anfrage an

Bitte senden Sie uns Ihre detaillierten Anforderungen an die Arbeitsbedingungen, einschließlich Größe, Druck, Medium, Temperatur, Betriebsart und besondere Anforderungen. Unser technisches Team wird in Kürze ein formelles Angebot für Sie bewerten und erstellen. Willkommene Musterbestellung und große Projektkooperation.
