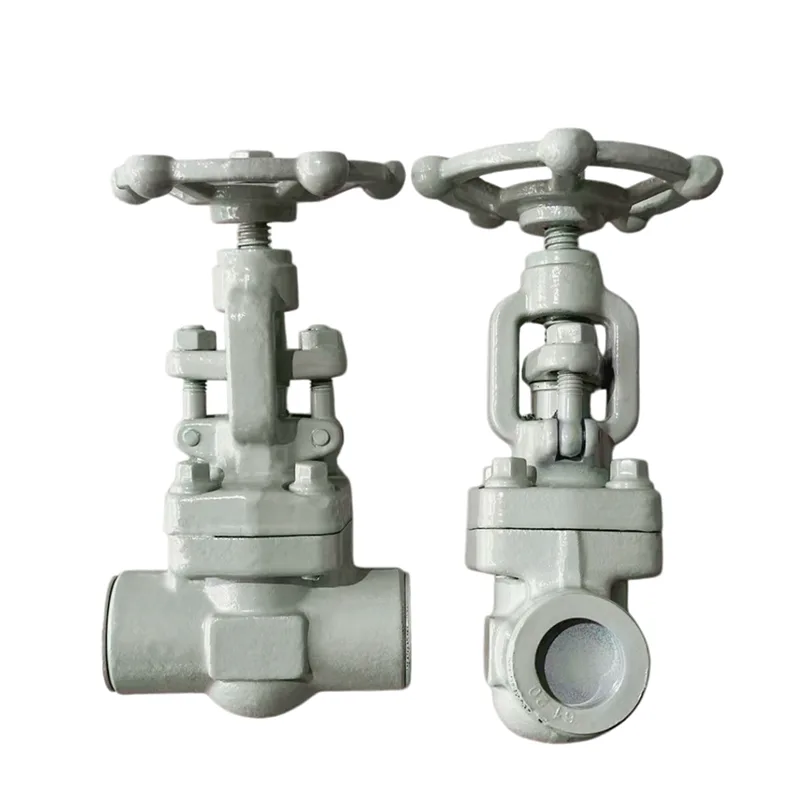

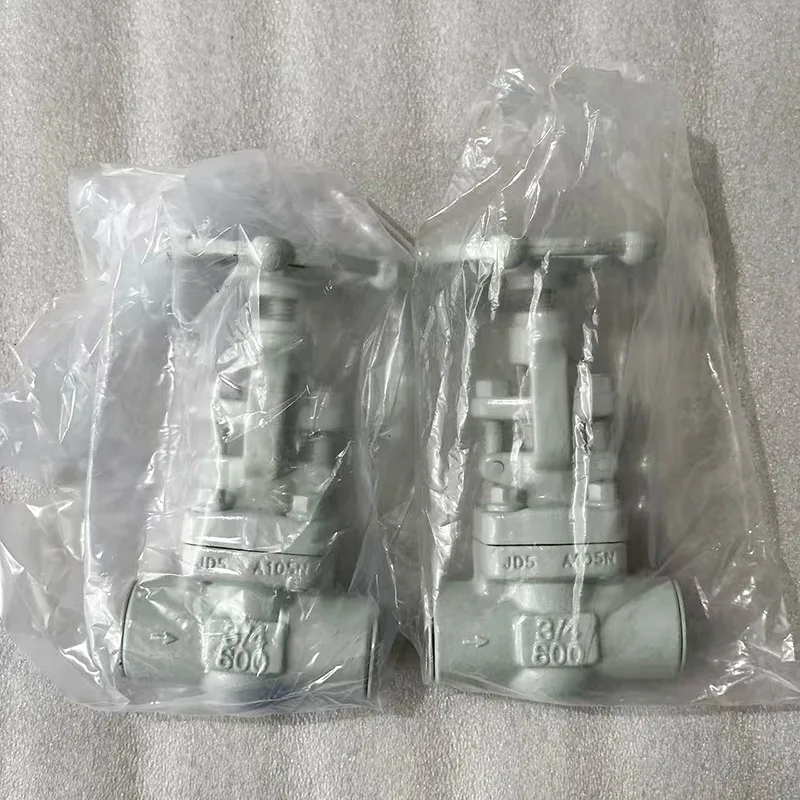

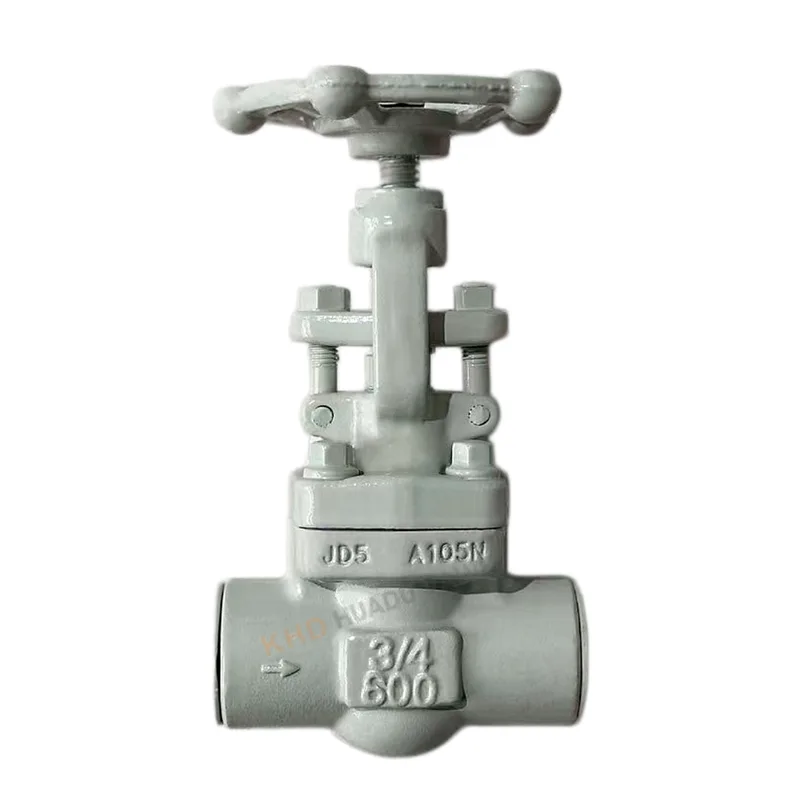

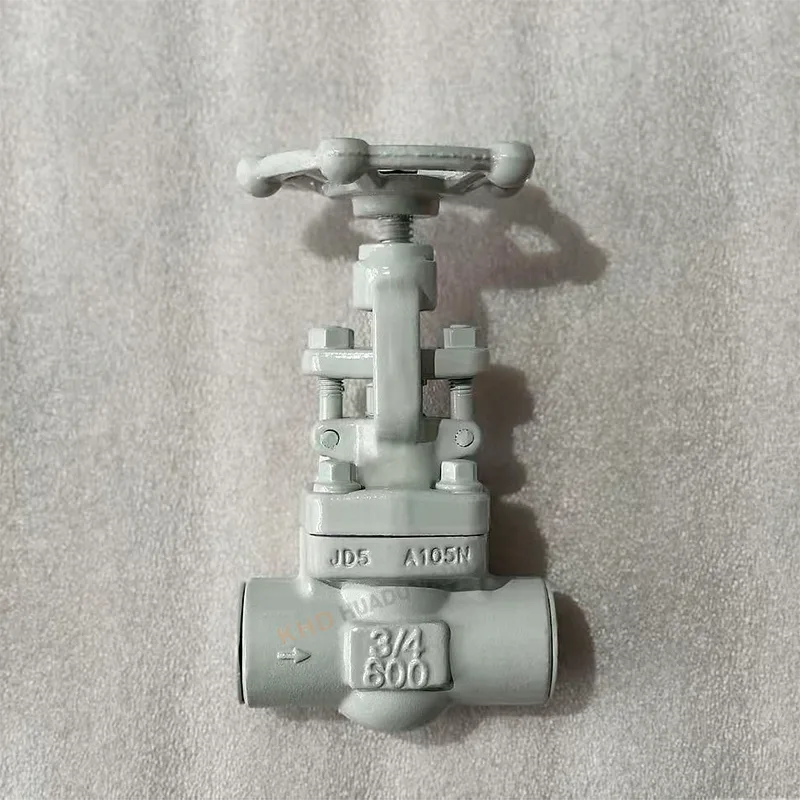

Geschmiedeter, muffengeschweißter Absperrschieber

Der muffengeschweißte, geschmiedete Absperrschieber ist ein Hochdruck-Industrieventil, das zum Absperren von Rohrleitungen und zur Durchflussregelung entwickelt wurde. Es wird von der Huadu Valve Group hergestellt, besteht aus geschmiedetem Kohlenstoffstahl A105N und ist für Arbeitsbedingungen der Klasse 600 geeignet. Es wird häufig in Erdöl-, Chemie-, Energie- und Hochdruckdampfsystemen eingesetzt, bei denen Sicherheit und Dichtungsleistung von entscheidender Bedeutung sind. Der muffengeschweißte geschmiedete Absperrschieber gewährleistet einen stabilen Betrieb und eine lange Lebensdauer in anspruchsvollen Industrieumgebungen.

Rohstoff- und Strukturvorteile

Hochwertiger geschmiedeter Stahlkörper

Der muffengeschweißte, geschmiedete Absperrschieber besteht aus geschmiedetem Kohlenstoffstahl A105N und gewährleistet:

Hohe Festigkeit und Dichte

Hervorragende Schlagfestigkeit

Keine Gussfehler wie Poren oder Sandlöcher

Strenge Materialkontrolle

Jede Rohstoffcharge wird mittels Spektralanalyse getestet, um Folgendes sicherzustellen:

Genaue chemische Zusammensetzung

Keine recycelten oder minderwertigen Materialien

Stabile mechanische Leistung

Vorteile der Muffenschweißverbindung

Der muffengeschweißte, geschmiedete Absperrschieber-Anschlusstyp bietet:

Starke Dichtungsleistung

Bessere Hochdruckbeständigkeit als Flansche

Reduziertes Leckagerisiko in kritischen Systemen

Technische Spezifikationen

Standardparameter

Größe: DN15–DN50 (Standardlager)

Druckstufe: Klasse 300 / Klasse 600

Material: A105N geschmiedeter Kohlenstoffstahl

Typ: Geschmiedeter Absperrschieber mit Muffenschweißung

Temperaturbereich: -29 °C bis 570 °C

Herstellungsprozess

Der muffengeschweißte Schmiedeschieber wird hergestellt durch:

Integrales Gesenkschmieden

Wärmebehandlung (Normalisierungsprozess)

CNC-Präzisionsbearbeitung

Leistungsmerkmale

Genauigkeit der Dichtfläche im Mikrometerbereich

Dichtleistung ohne Leckage

Reibungsloser Betrieb ohne Blockierung

Geeignet für Hochtemperatur-Dampfsysteme

Anwendungsbereiche

Öl- und Gasindustrie

Der muffengeschweißte geschmiedete Absperrschieber wird häufig verwendet in:

Raffinerie-Pipelines

Ölübertragungssysteme

Erdgasanlagen

Chemische Industrie

Hochdruck-Chemierohrleitungen

Kontrollsysteme für korrosive Flüssigkeiten

Reaktoreinlass-/-auslasssysteme

Energiewirtschaft

Dampfleitungen

Wärmekraftsysteme

Kondensatleitungen

Allgemeine industrielle Verwendung

Hochdruckrohrleitungen mit kleinem Durchmesser

Geräteisolationssysteme

Anwendungen für Sicherheitsabschaltungen

Schlüsselattribute

FAQ

Was ist eine Muffenschweißverbindung?

Eine Muffenschweißverbindung ist eine Rohrverbindungsmethode, bei der das Rohr in eine versenkte Muffe eingeführt und dann außen herum verschweißt wird. Es wird häufig in Hochdrucksystemen mit kleinem Durchmesser verwendet.

Bei einem muffengeschweißten Schmiedeschieber wird das Rohr in die Muffe am Ventilende eingeführt und verschweißt, um eine starke, leckagesichere Verbindung zu bilden.

Hauptmerkmale der Muffenschweißverbindung

Hohe Festigkeit und Druckfestigkeit

Hervorragende Dichtleistung

Geeignet für kleine Rohrleitungen DN15–DN50

Reduziertes Leckagerisiko im Vergleich zu Schraubverbindungen

Häufig in Öl-, Gas- und Dampfsystemen

Sollten Schweißmuffenventile vor dem Schweißen zerlegt werden?

Ja, absolut. Vor dem Einbau eines geschmiedeten Schiebers mit Muffenschweißung darf der Schieber beim Schweißen NICHT teilweise zusammengebaut werden.

Richtige Installationspraxis:

Entfernen Sie nach Möglichkeit interne Komponenten (oder stellen Sie sicher, dass das Ventil vollständig geöffnet ist).

Rohr vollständig in die Muffe einführen

Halten Sie einen kleinen Dehnungsspalt ein (~1,5–2 mm).

Schweißen Sie nur an der Außenverbindung

Lassen Sie das Ventil abkühlen, bevor Sie es betätigen

Wichtige Hinweise:

Vermeiden Sie eine Überhitzung des Ventilkörpers

Verhindern Sie, dass Schweißschlacke in den Ventilhohlraum gelangt

Vor dem Schweißen auf korrekte Ausrichtung achten

Unsachgemäßes Schweißen kann die Dichtflächen beschädigen und die Lebensdauer des Ventils verkürzen.

Was ist der Unterschied zwischen OS&Y und verschraubter Motorhaube?

Dabei handelt es sich um zwei unterschiedliche Bauformen, die bei Absperrschiebern zum Einsatz kommen.

OS&Y (Außenschraube und Joch)

Das Spindelgewinde liegt außerhalb des Ventilkörpers

Eine sichtbare Bewegung des Schafts zeigt den Offen-/Geschlossen-Status an

Einfachere Wartung und Betriebsüberwachung

Häufig in Brandschutz- und Industrieanlagen

Verschraubte Motorhaube

Das Oberteil ist über Schrauben mit dem Ventilkörper verbunden

Internes Stieldesign (von außen nicht sichtbar)

Kompakte Struktur

Weit verbreitet in allgemeinen industriellen Anwendungen

Einfacher Vergleich:

OS&Y = Sichtbarkeit von außen + einfache Betriebsüberwachung

Verschraubte Motorhaube = kompakter und kostengünstiger Aufbau

Beide Typen können je nach Projektanforderungen in einem muffengeschweißten Schmiedeschieber eingesetzt werden.
