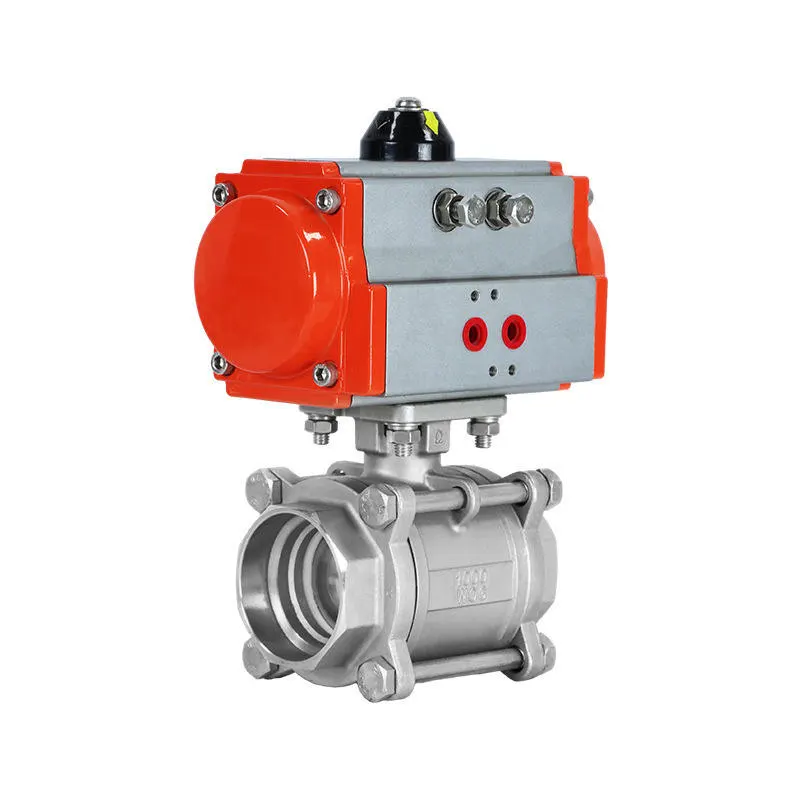

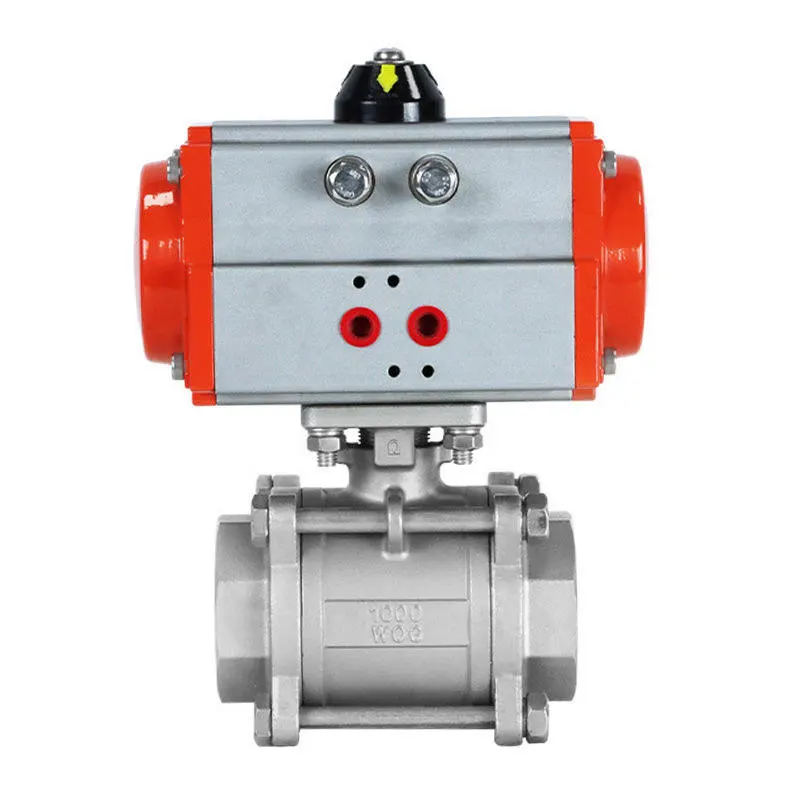

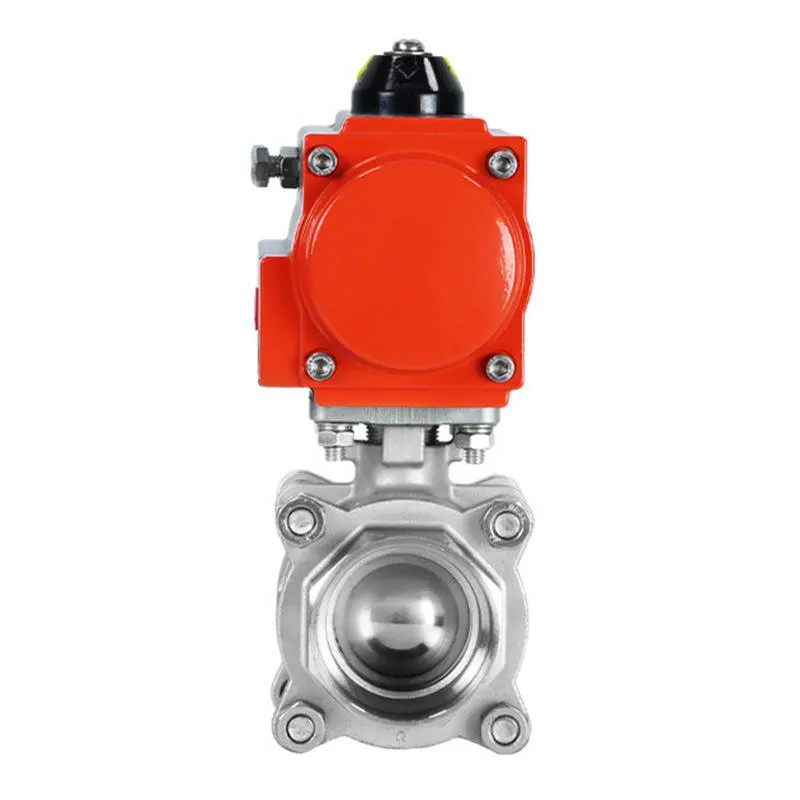

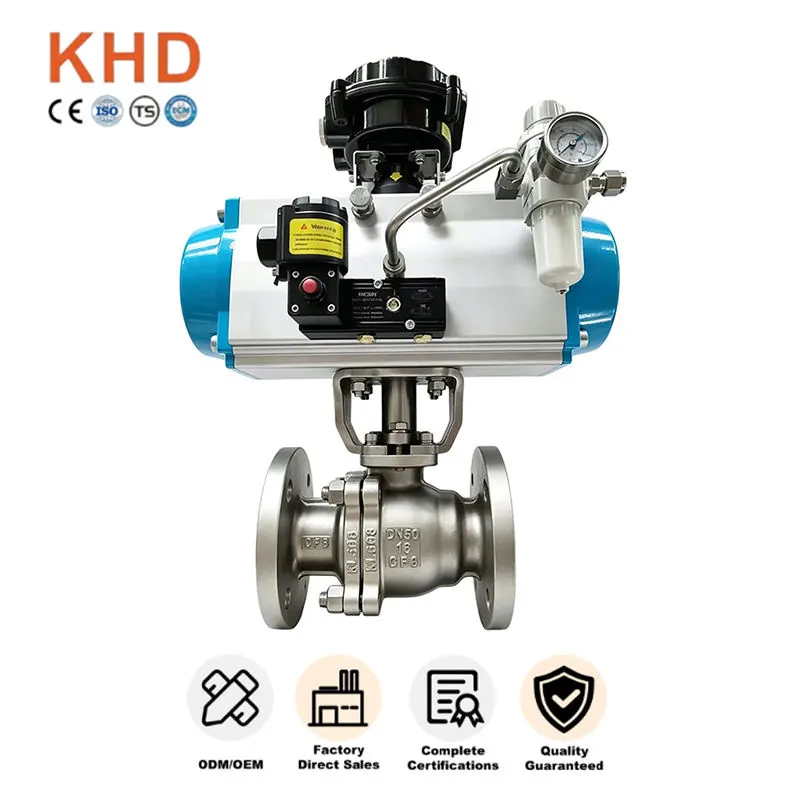

Pneumatischer Flanschkugelhahn aus Edelstahl

Der pneumatische Flanschkugelhahn aus Edelstahl ist ein automatisiertes Industrieventil, das für die Steuerung und Absperrung des Rohrleitungsdurchflusses entwickelt wurde. Es wird von der Huadu Valve Group hergestellt, besteht aus Edelstahlmaterial SS304/SS316 und eignet sich gut für automatische industrielle Arbeitsbedingungen.

Es wird häufig in chemischen Hilfsleitungen, Wasseraufbereitungsanlagen, Öl-Gas-Verarbeitungslinien und automatisierten Produktionssystemen eingesetzt, bei denen automatische Steuerung, Korrosionsbeständigkeit und Betriebssicherheit von entscheidender Bedeutung sind.

Der pneumatische Edelstahl-Flanschkugelhahn gewährleistet einen stabilen Betrieb und eine lange Lebensdauer in anspruchsvollen Industrieumgebungen.

Schlüsselattribute

Rohstoff- und Strukturvorteile

Hochwertiger Ventilkörper aus Edelstahl

Das pneumatische Edelstahl-Flanschkugelventil besteht aus echtem Edelstahlmaterial SS304 und SS316 und gewährleistet Folgendes:

-Hervorragende Rost-, Oxidations- und Korrosionsbeständigkeit für feuchte, salzige und leicht korrosive Medien

-Vermeiden Sie Rostansammlungen, Ablagerungen und mittlere Verunreinigungen bei Langzeitbetrieb

-Standardmäßige Guss- und Schmiedetechnologie eliminiert interne Sandlöcher und Luftspaltdefekte

-Solide, druckbeständige Struktur, verformungssicher bei Dauerbetrieb und häufigem Radfahren

- Geringeres Risiko unerwarteter Ausfälle und geringere Austauschkosten für den Endbenutzer

Strenge Materialkontrolle

Jede Rohstoffcharge wird getestet, um Folgendes sicherzustellen:

-Genaue chemische Zusammensetzung für die Güten SS304/SS316

-Keine recycelten oder minderwertigen Materialien

-Stabile mechanische Leistung für raue Feldbedingungen

Vorteile des pneumatischen Aktuatorantriebs

Der pneumatische Edelstahl-Flanschkugelhahn ist mit einem hochwertigen pneumatischen Antrieb ausgestattet und bietet folgende Kernvorteile:

-Luftbetriebene 90-Grad-Ein-/Aus-Aktion, keine manuelle Bedienung erforderlich

-Unterstützt Magnetventil, Endschalter und SPS-Anschluss für die automatische Fernsteuerung

- Geeignet für hochgelegene, geschlossene Werkstätten und Standorte mit hohem Chemierisiko, um manuelle Sicherheitsrisiken zu vermeiden

- Empfindliche und stabile Schaltleistung, angepasst an häufige Ein-/Aus-Zyklen automatisierter Produktionslinien

Vorteile der Standard-Flanschverbindung

Die standardmäßige industrielle Flanschverbindung bietet:

-Robuste Befestigung, hervorragende Dichtheit und hohe Drucktragfähigkeit für Hochleistungsrohrleitungen

-Einfache Ausrichtung und Montage mit Standard-Rohrflanschen während der Installation vor Ort

-Bequeme Demontage, Inspektion und Wartung bei späteren Rohrleitungsüberholungen

-Das Innendesign mit vollem Durchgang minimiert den Strömungswiderstand, reduziert den Druckverlust und garantiert eine reibungslose Medienübertragung

- Vollständig kompatibel mit den gängigen internationalen Industrierohrnormen

Optimierte professionelle Dichtungsstruktur

Optimierte Dichtungsdetails dieses pneumatischen Flanschkugelhahns sorgen für:

-Hochwertiger PTFE-Sitz mit selbstschmierenden und reibungsarmen Eigenschaften, sanftes Schalten ohne Kratzer im Kugelkern

-Verbesserte Dichtwirkung unter Nenndruck, wodurch geringfügiger Verschleiß durch Langzeitbetrieb ausgeglichen wird

-Anti-Blowout-Schaftdesign zusammen mit mehrlagiger Packung, die das Herauswerfen des Schafts und kleine externe Leckagen verhindert

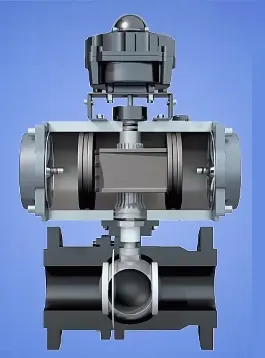

-Der polierte schwimmende Kugelkern ermöglicht eine präzise Passung mit Sitzen für eine zuverlässige bidirektionale dichte Absperrung von Flüssigkeiten und Gasen

Optionale Aktuator-Sicherheitsmodi

Mehrere Antriebsoptionen erfüllen unterschiedliche Sicherheitsanforderungen vor Ort:

- Doppeltwirkender pneumatischer Antrieb: schnelles und ausgewogenes Öffnen und Schließen für eine allgemeine automatische Steuerung

- Pneumatikantrieb mit Federrückstellung: automatische Rückstellung in die vollständig geöffnete/vollständig geschlossene Position bei Ausfall der Luftversorgung, wodurch ein Überlaufen des Mediums und Geräteschäden an Chemie- und Ölgasleitungen verhindert werden

- Antriebsgehäuse aus harteloxiertem Aluminium, leicht, verschleißfest für staubige und feuchte Werkstattumgebungen

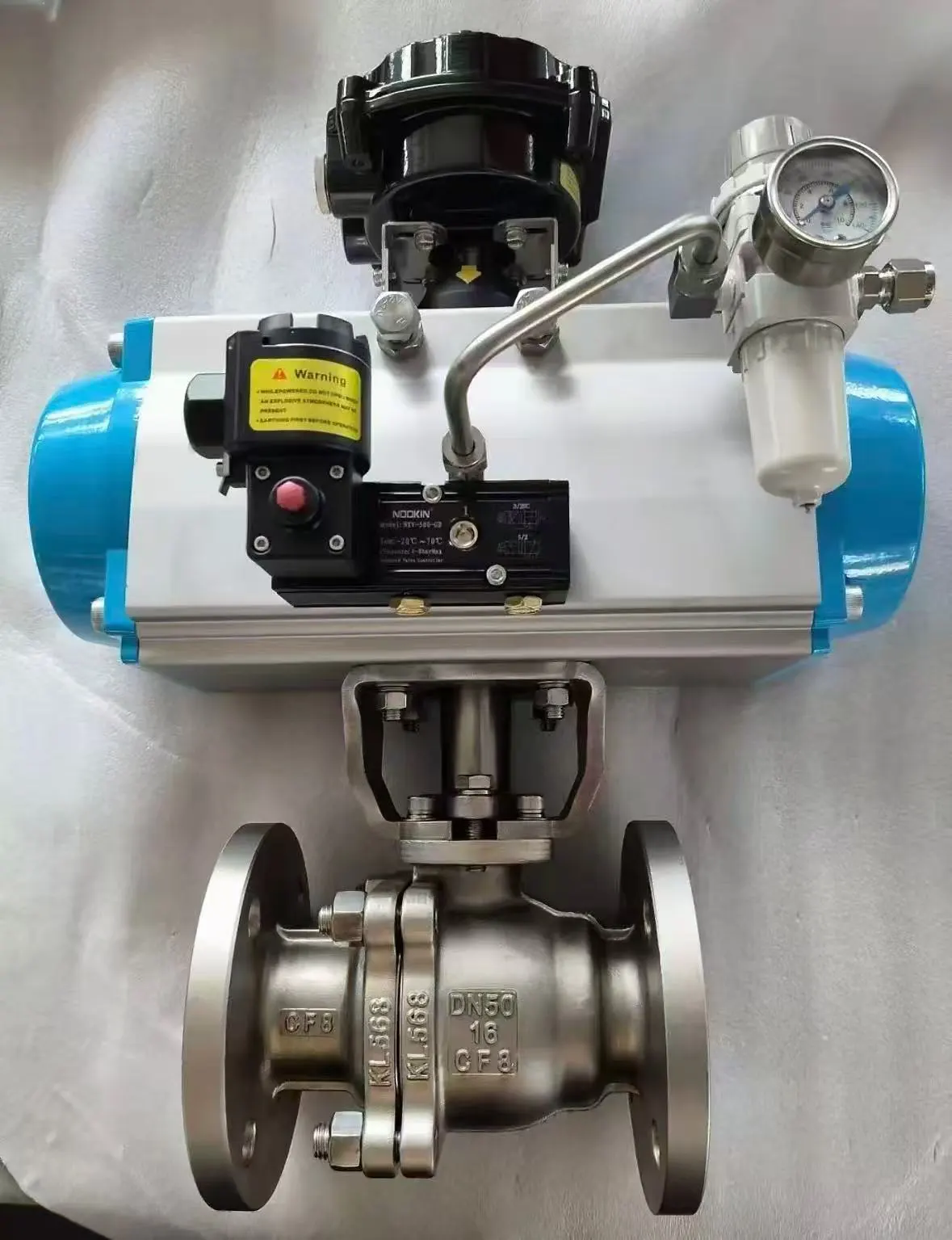

- ISO 5211-Standard-Montagepad zur einfachen Anpassung an Magnetventile, Endschalter und Stellungsregler

Technische Spezifikationen

Standardparameter

Größe: DN15-DN200 (normaler Lagerbestand)

Druckstufe: PN16 / PN25 / PN40/PN64/PN100

Material: SS304, SS316 Edelstahl

Typ: Pneumatischer Flanschkugelhahn aus Edelstahl

Temperaturbereich: -20 °C bis 180 °C (je nach Sitzmaterial)

Herstellungsprozess

Der pneumatische Edelstahl-Flanschkugelhahn wird hergestellt durch:

- Standardguss und -schmieden aus Edelstahl

- Wärmebehandlung für stabile Materialeigenschaften

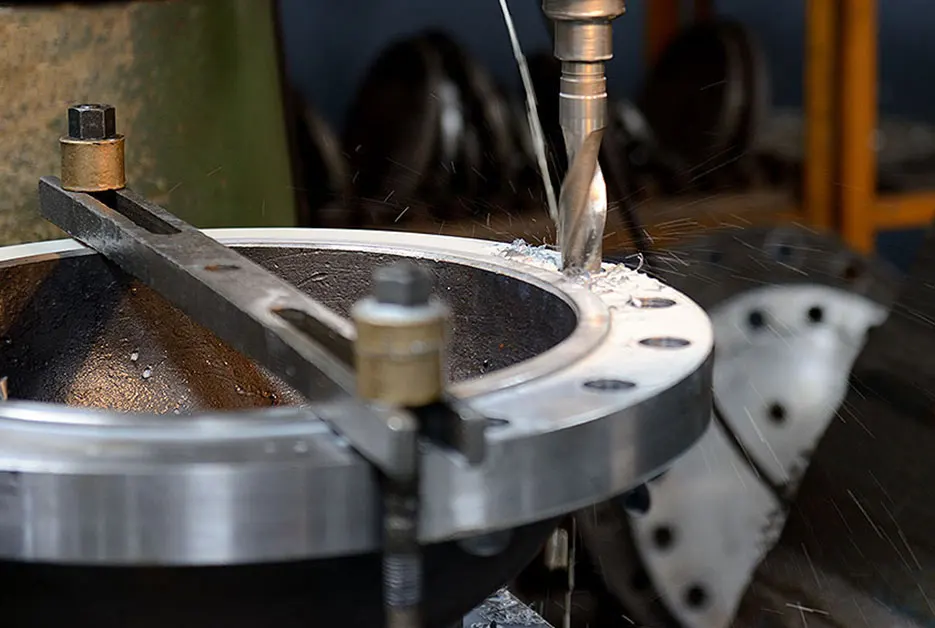

- CNC-Präzisionsbearbeitung für Dichtflächen und Flanschenden

- Komplette Baugruppe mit Anti-Blowout-Spindel und passendem pneumatischem Antrieb

Leistungsmerkmale

- Hervorragende Rost- und Korrosionsschutzleistung

- Design mit vollem Durchgang für geringen Strömungswiderstand

- Bidirektionale dichte Absperrung für flüssige und gasförmige Medien

- Mehrere Sicherheitsoptionen für Aktoren für ausfallsicheren Schutz

- Widersteht Druckstößen und Wasserschlägen, die durch plötzliche Strömungsänderungen verursacht werden

- Entwickelt für die automatische Abschaltung von Rohrleitungen und den Einsatz zur Durchflussregelung

Anwendungsbereiche

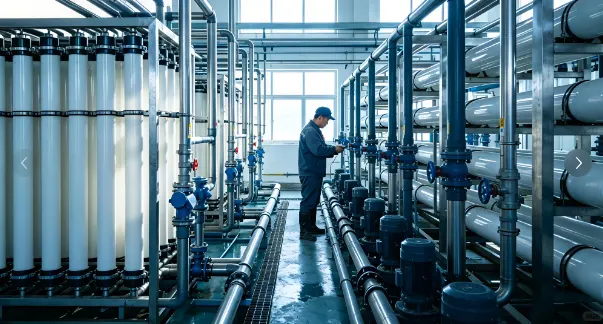

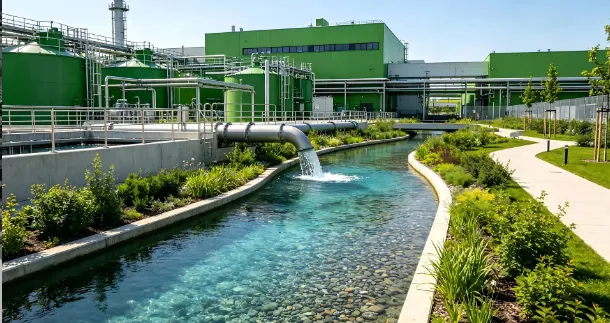

Wasseraufbereitungsindustrie

Der pneumatische Flanschkugelhahn aus Edelstahl wird häufig verwendet in:

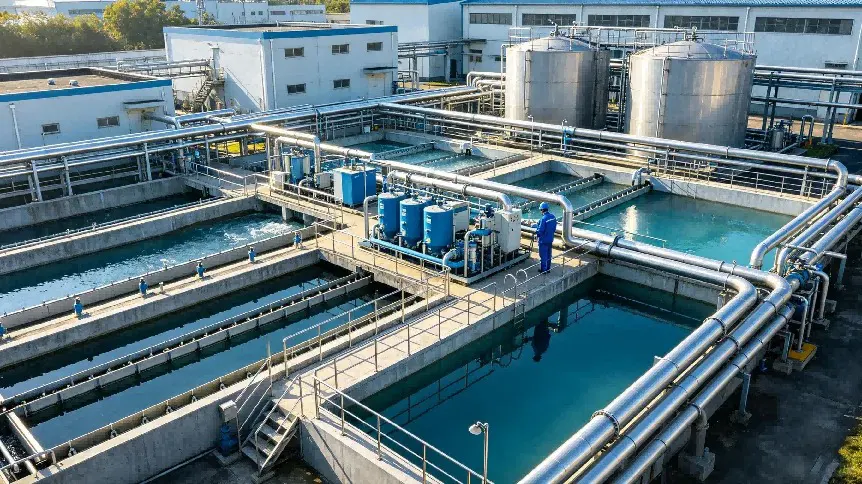

- Automatisierte kommunale Wasseraufbereitungsanlagen

- Automatische Steuerleitungen für zirkulierendes Wasser

- Hilfssysteme für die Abwasseraufbereitung

- Automatische Ventilgruppen für die Wasserversorgung

Chemie- und Ölgasindustrie

- Pipelines für automatische chemische Prozesse

- Regelkreise für leicht korrosive Flüssigkeiten

- Automatische Rohrleitungen für die Verarbeitung von Öl und Gas

- Bereiche mit hohem Risiko, die für den manuellen Betrieb unpraktisch sind

Allgemeine industrielle Verwendung

- Automatisierte Pipeline-Steuerung der Produktionslinie

- Geschlossene Werkstatt und Rohrleitungssysteme in großer Höhe

- Neuer automatisierter Rohrleitungsbau und Renovierung alter Baustellenausrüstung

Unterstützung bei Qualität und Projektbeschaffung

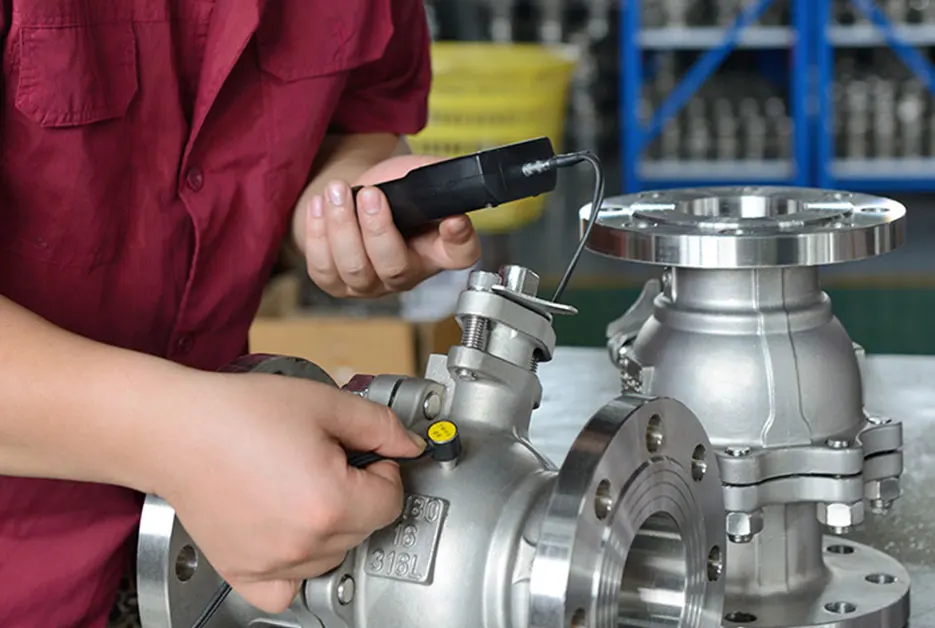

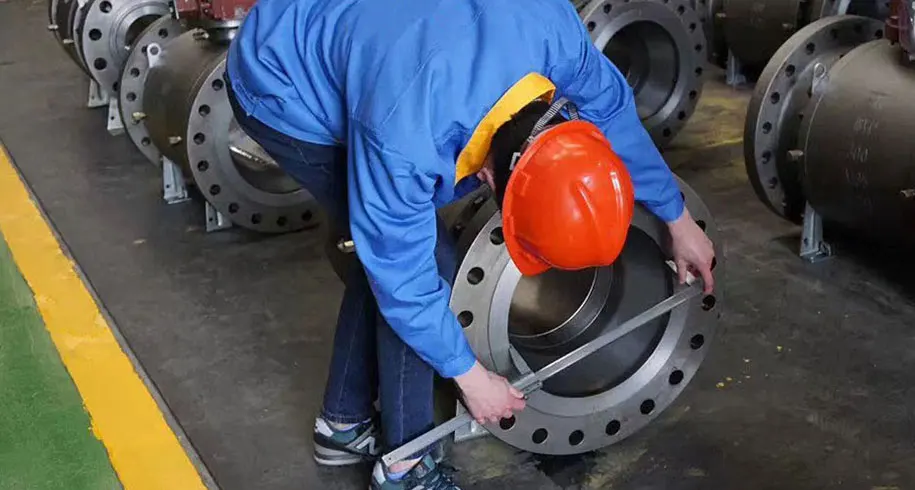

Als professioneller Hersteller von Industrieventilen mit CE-, ISO- und API-Zertifizierungen durchläuft jedes pneumatische Edelstahl-Flanschkugelventil strenge Werkstests, einschließlich Druckfestigkeitsprüfung, Luftdichtheitsprüfung und Prüfung des Erscheinungsbilds. Unser umfassendes Qualitätskontrollsystem umfasst die Prüfung der Rohmaterialien, die Präzisionsbearbeitung, die professionelle Montage und die Prüfung der fertigen Produkte. Materialtestberichte und Inspektionsdokumente können für die Prüfung von Projekten im Ausland, für Ausschreibungen und für die Abnahme vor Ort bereitgestellt werden.

Wir unterstützen praktische OEM- und ODM-Anpassungsdienste entsprechend der Betriebstemperatur vor Ort, den Medieneigenschaften und den Rohrleitungsstandards. Zu den anpassbaren Elementen gehören Ventilmaterial, Druckklasse, Dichtungsmaterial und Antriebskonfiguration. Das flexible MOQ unterstützt Kleinserien-Musterbestellungen und große technische Großkäufe. Unsere pneumatischen Edelstahl-Flanschkugelhähne werden auf globale Märkte exportiert und erfreuen sich bei weltweiten Kunden ständiger Anerkennung und langfristiger Zusammenarbeit.
